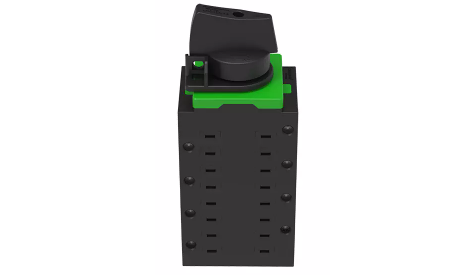

आइसोलेटेड ट्रांसफर स्विच और लोड स्विच में क्या अंतर है?

पृथक स्थानांतरण स्विच सर्किट में इसकी भूमिका को संदर्भित करता है, अर्थात, सर्किट में आइसोलेटिंग स्विच चाकू स्विच हो सकता है, लेकिन यह ट्रांसफर स्विच या सर्किट ब्रेकर भी हो सकता है।

फोटोवोल्टिक आइसोलेटेड ट्रांसफर स्विच का कार्य सिद्धांत क्या है?

पृथक स्थानांतरण स्विच के कार्य क्या हैं?

की ऑपरेटिंग रेंज क्या है पृथक स्थानांतरण स्विच?

फोटोवोल्टिक का कार्य सिद्धांत क्या है पृथक स्थानांतरण स्विच?

1) एक फोटोवोल्टिक प्रणाली स्थापित करते समय, यदि इंस्टॉलर पहले बैटरी बोर्ड और इन्वर्टर के इनपुट को नहीं काटता है, तो डीसी टर्मिनलों में वायरिंग और प्लगिंग करते समय डीसी पावर इन्वर्टर के डीसी पक्ष से जुड़ा होगा, जो होगा व्यक्तिगत बिजली के झटके और इन्वर्टर की विफलता का कारण।नियंत्रक और बैक-एंड उपकरण को नुकसान;

(2) फोटोवोल्टिक पावर स्टेशन में, इन्वर्टर 'कोर सेंटर' है।पर्याप्त बिजली उत्पादन समय सुनिश्चित करने के लिए, इन्वर्टर में स्टार्ट-स्टॉप बटन नहीं होता है।जब तक रोशनी है (बरसात के मौसम में भी), पैनल बिजली पैदा कर सकते हैं।कनवर्टर स्वचालित रूप से काम करता है।हालाँकि, यह एक समस्या भी लाता है।इन्वर्टर की जगह या मरम्मत करते समय, भले ही एसी साइड को स्थापित एसी सर्किट ब्रेकर द्वारा डिस्कनेक्ट कर दिया गया हो, डीसी साइड हमेशा संचालित होता है।इस मामले में, अगर इन्वर्टर बैटरी पैनल से डायरेक्ट करंट को अलग नहीं कर सकता है, तो यह आसानी से बिजली के झटके और उपकरण को नुकसान पहुंचाएगा।

के कार्य क्या हैं पृथक स्थानांतरण स्विच?

1. खोलने के बाद, एक विश्वसनीय इन्सुलेशन अंतर स्थापित करें, और रखरखाव कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करने के लिए एक स्पष्ट वियोग बिंदु के साथ बिजली आपूर्ति से मरम्मत की जाने वाली उपकरण या लाइनों को अलग करें।

2. ऑपरेशन की जरूरतों के अनुसार, लाइन को स्विच करें।

3. इसका उपयोग लाइन में छोटी धाराओं को विभाजित करने और बंद करने के लिए किया जा सकता है, जैसे कि झाड़ियों, बसबारों, कनेक्टर्स और शॉर्ट केबलों का चार्जिंग करंट, कैपेसिटर को बराबर करने वाले स्विच का कैपेसिटिव करंट, डबल बसबार स्विच होने पर सर्कुलेटिंग करंट, और वोल्टेज ट्रांसफार्मर की उत्तेजना धारा।रुकना।

4. विभिन्न संरचना प्रकारों की विशिष्ट स्थितियों के अनुसार, इसका उपयोग ट्रांसफॉर्मर के नो-लोड उत्तेजना वर्तमान को एक निश्चित क्षमता के साथ विभाजित और संयोजित करने के लिए किया जा सकता है।

आइसोलेटेड ट्रांसफर स्विच की ऑपरेटिंग रेंज क्या है?

आम तौर पर स्वीकार्य ऑपरेटिंग रेंज को निर्धारित करता है पृथक स्विच

1. वोल्टेज ट्रांसफॉर्मर और तड़ित रोधक को सामान्य रूप से बंद करें।

2. 220kV नो-लोड बसबार को खींचें और बंद करें।

3. ट्रांसफॉर्मर का न्यूट्रल पॉइंट जब पुलिंग पावर ग्रिड में कोई ग्राउंड फॉल्ट नहीं होता है।

4. स्विच या आइसोलेटर क्लोजर के माध्यम से बाईपास करंट को खींचे और बंद करें।

5. आउटडोर वर्टिकल स्प्लिट-एंड-क्लोज़ थ्री-वे आइसोलेटिंग स्विच, 220kV और उससे अधिक के पुल-इन वोल्टेज के साथ नो-लोड ट्रांसफार्मर, एक्साइटमेंट करंट 2A से अधिक नहीं, और कैपेसिटिव करंट के साथ नो-लोड लाइन 5A से अधिक नहीं।

6.10kV आउटडोर ट्रिपल आइसोलेटिंग स्विच 15A से अधिक नहीं होने वाले लोड करंट को खींचता और बंद करता है।

7.10kV आइसोलेटिंग स्विच 70A से अधिक नहीं होने वाले करंट को बराबर करने वाले लूप में खींचता है।
