| खम्भों की संख्या | 1,2,3,4 डंडे |
| मौजूदा | एसी 0.1-32A (1,2,3 और 4 डंडे)
|
| अधिकतम | 250 वी एसी, 277/480 वी एसी, 50/60 हर्ट्ज, |
| वोल्टेज का तार | 6 वी डीसी, 12 वी डीसी; 120 वी एसी |
| सहायक स्विच | SPDT; 7A, 250V AC, 7A (Res), 28V DC, 4A (Ind) 0.25A-28V DC, 0.1A-125V AC |
| इन्सुलेशन प्रतिरोध | ≥100MΩ 500V DC पर |
| ढांकता हुआ ताकत | इलेट्रिकल 50/60 हर्ट्ज के लिए टर्मिनलों के बीच 1500V, 50/60 हर्ट्ज |
| प्रतिरोध/ | ऑन स्थिति के अंतर्गत लाइन और लोड टर्मिनल के बीच का मान |
| धैर्य | यांत्रिक जीवन 10k चक्र (प्रति मिनट 6 गुना संचालन) है और विद्युत जीवन रेटेड वर्तमान और वोल्टेज पर 6k चक्र है |
| यात्रा से मुक्त | ओवरलोड होने पर हैंडल को जबरन चालू स्थिति में रखने पर भी सर्किट ब्रेकर अंदर ट्रिप हो जाएगा |
| ट्रिप संकेत | ओवरलोड होने पर हैंडल ऑफ पोजीशन में होता है। मिड-ट्रिप के लिए, ओवरलोड होने पर हैंडल बीच की स्थिति में होता है |
| सभी वक्र | दिखाया गया कर्व डेटा बिना किसी प्रीलोडिंग के 77°F (25°C) के परिवेश तापमान पर ब्रेकर प्रतिक्रिया का प्रतिनिधित्व करता है।ब्रेकर मानक दीवार-माउंट स्थिति में लगाए जाते हैं।50 amp और उससे कम करंट रेटिंग पर, न्यूनतम इनरश पल्स टॉलरेंस हैंडलिंग क्षमता मानक देरी पर रेटेड करंट का 12 गुना और हाई इनरश देरी पर रेटेड करंट का 25 गुना है।ये मान 60Hz 1/2 चक्र, 8.33 ms पल्स पर आधारित हैं।स्विचिंग बिजली आपूर्ति, अत्यधिक कैपेसिटिव लोड और ट्रांसफॉर्मर लोड जैसी छोटी अवधि की उच्च प्रारंभिक वृद्धि धाराओं वाले अनुप्रयोगों के लिए उच्च दबाव विलंब होना चाहिए। |
| तापमान संचालन | -40 ℃ से + 85 ℃ |
| अनुशंसित टोक़ | #6-32 या M3 माउंटिंग इन्सर्ट 0.8-1.0 Nm;#8-32 या M4 स्क्रू टर्मिनल 1.4-1.7 एनएम;#10-32 या M5 स्क्रू टर्मिनल 1.7-2.3 एनएम;#1/4-20 या M6 स्क्रू टर्मिनल 3.4-4.0 एनएम |
| अधिकतम डंडे | 4 डंडे |
| टर्मिनल | अपटर्निंग, स्क्रू-इन, बस स्क्रू-इन |
| गति देनेवाला | लंबा हैंडल, छोटा हैंडल |
| मामले का रंग | काला |
| मानक | EN60934, UL1077, GB17701, UL489A |
| मात्रा: | |
|---|---|

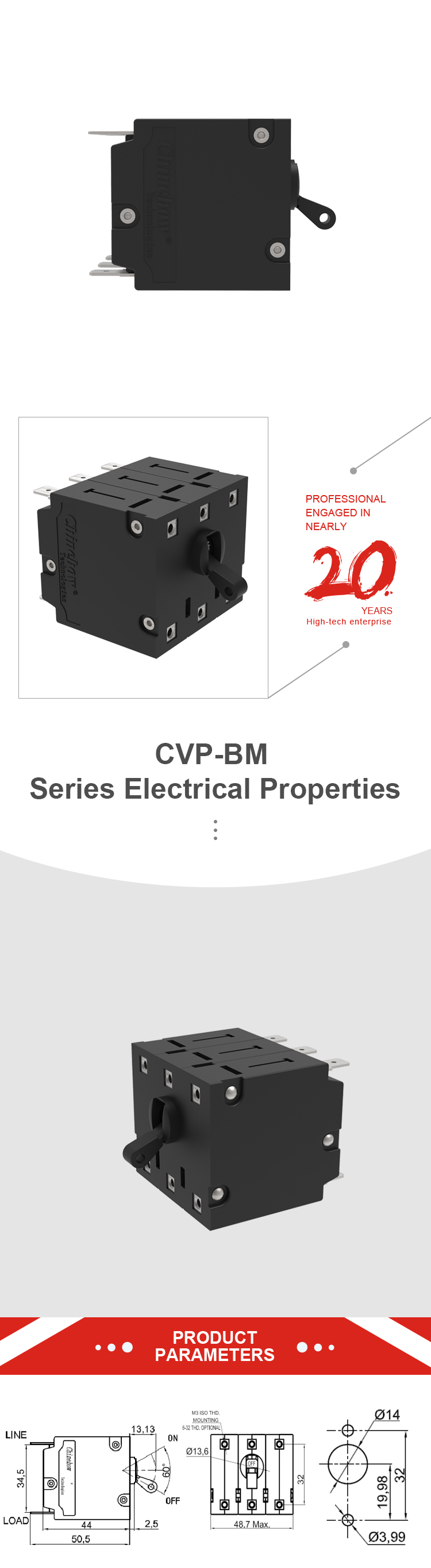

सीवीपी-बीएम
