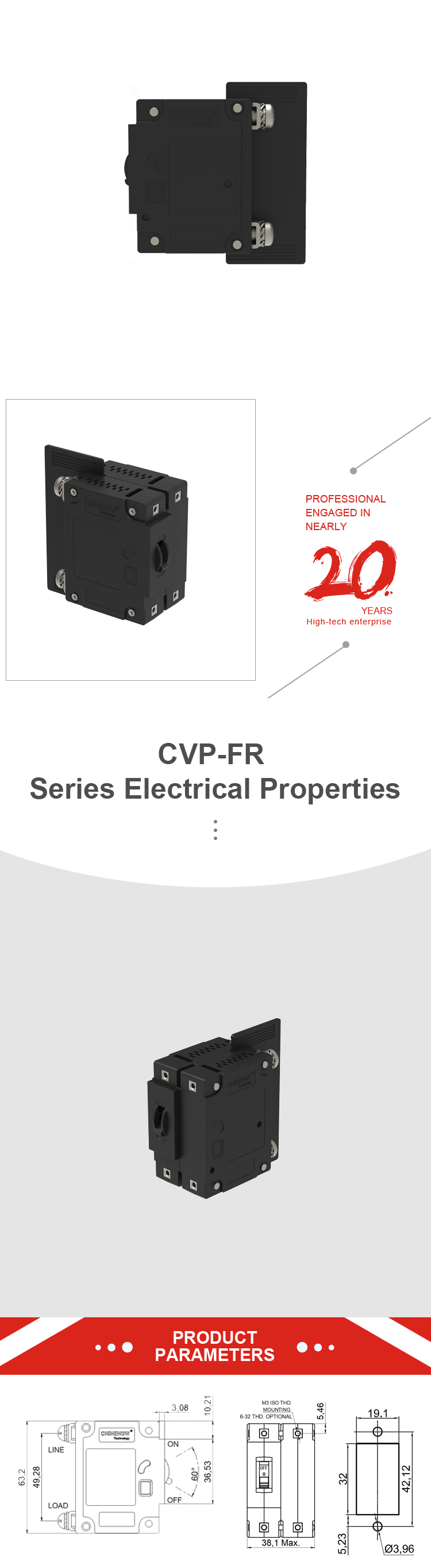

CVP-FR हाइड्रोलिक मैग्नेटिक सर्किट ब्रेकर शॉर्ट हैंडल एक्ट्यूएटर टर्मिनल बैरियर के साथ M5 स्क्रू 2P के साथ

डंडे की संख्या 1,2,3,4 डंडे (वैकल्पिक)
मौजूदा
रेटिंग

एसी 0.1-125A (1 पोल), 0.5-100A (2,3 और 4 पोल)
डीसी 0.1-100A (1,2,3 और 4 डंडे), 175A, 250A



अधिकतम
वोल्टेज

250 वी एसी, 277/480 वी एसी, 50/60 हर्ट्ज,
240 वी एसी, 50/60 हर्ट्ज (यूएल 489); 80 वी डीसी

वोल्टेज कॉइल 6 वी डीसी, 12 वी डीसी; 120 वी एसी
सहायक स्विच
रेटिंग

SPDT; 7A, 250V AC, 7A (Res), 28V DC, 4A (Ind) 0.25A-28V DC, 0.1A-125V AC
इन्सुलेशन प्रतिरोध ≥100MΩ 500V DC पर
डाइइलेक्ट्रिक स्ट्रेंथ 1500V, 50/60Hz टर्मिनलों के बीच इलेट्रिकल 50/60Hz के लिए
प्रतिरोध/
प्रतिबाधा

ऑन स्थिति के अंतर्गत लाइन और लोड टर्मिनल के बीच का मान
धीरज यांत्रिक जीवन 10k चक्र (प्रति मिनट 6 गुना संचालन) है और विद्युत जीवन रेटेड वर्तमान और वोल्टेज पर 6k चक्र है
ट्रिप-फ्री सर्किट ब्रेकर ओवरलोड होने पर हैंडल को जबरन ऑन पोजीशन में रखने पर भी अंदर ट्रिप हो जाएगा
ओवरलोड होने पर ट्रिप इंडिकेशन हैंडल ऑफ पोजीशन में होता है। मिड-ट्रिप के लिए, ओवरलोड होने पर हैंडल बीच की स्थिति में होता है
दिखाया गया सभी कर्व्स कर्व डेटा बिना किसी प्रीलोडिंग के 77°F (25°C) के परिवेश तापमान पर ब्रेकर प्रतिक्रिया का प्रतिनिधित्व करता है।ब्रेकर मानक दीवार-माउंट स्थिति में लगाए जाते हैं।50 amp और उससे कम करंट रेटिंग पर, न्यूनतम इनरश पल्स टॉलरेंस हैंडलिंग क्षमता मानक देरी पर रेटेड करंट का 12 गुना और उच्च इनरश देरी पर रेटेड करंट का 25 गुना है।ये मान 60Hz 1/2 चक्र, 8.33 ms पल्स पर आधारित हैं।स्विचिंग बिजली आपूर्ति, अत्यधिक कैपेसिटिव लोड और ट्रांसफॉर्मर लोड जैसी छोटी अवधि की उच्च प्रारंभिक वृद्धि धाराओं वाले अनुप्रयोगों के लिए उच्च दबाव विलंब होना चाहिए।
तापमान ऑपरेशन -40°C से +85°C
सुझाया गया टॉर्क #6-32 या M3 माउंटिंग इन्सर्ट 0.8-1.0 Nm;#8-32 या M4 स्क्रू टर्मिनल 1.4-1.7 एनएम;#10-32 या M5 स्क्रू टर्मिनल 1.7-2.3 एनएम;#1/4-20 या M6 स्क्रू टर्मिनल 3.4-4.0 एनएम
अधिकतम डंडे 4 डंडे
माउंटिंग टाइप M3 स्क्रू, 6-32 स्क्रू (वैकल्पिक)
टर्मिनल M5 स्टड, M6 स्टड, पुश-इन, स्क्रू, डबल (QC), क्लिप टर्मिनल (वैकल्पिक)
एक्ट्यूएटर लॉन्ग हैंडल, एंगल रॉकर, फ्लैट रॉकर, फ्लैट रॉकर (लॉक के साथ) (वैकल्पिक)
केस का रंग काला
मानक EN60934,UL1077,GB17701,UL489A
