ओवरकरंट सुरक्षा उपकरण किसी भी विद्युत संरचना के लिए प्राथमिक विफलता-सुरक्षित के रूप में कार्य करते हैं। वे तारों की सुरक्षा करते हैं, भयावह उपकरण क्षति को रोकते हैं, और खराबी की स्थिति के दौरान कर्मियों की सुरक्षा सुनिश्चित करते हैं। सर्किट ब्रेकर को गलत निर्दिष्ट करने से आपकी सुविधा पर गंभीर परिणाम होते हैं। कम रेटिंग वाले ब्रेकर का चयन करने से गलती के दौरान बड़े पैमाने पर आग लगने का जोखिम और विनाशकारी विफलता की संभावना उत्पन्न होती है। इसके विपरीत, अति-निर्दिष्टीकरण अत्यधिक अकुशल पैनल स्थान उपयोग और अनावश्यक इंजीनियरिंग जटिलता को जन्म देता है। आपको के बीच सख्त तकनीकी सीमाओं को समझना चाहिए मिनिएचर सर्किट ब्रेकर और मोल्डेड केस सर्किट ब्रेकर । साक्ष्य-आधारित विनिर्देश बनाना सुनिश्चित करता है कि आपका विद्युत पैनल सभी लोड स्थितियों के तहत सुरक्षित और कुशलता से संचालित होता है। हम आपके विशिष्ट एप्लिकेशन के लिए सही विकल्प चुनने में मदद करने के लिए मुख्य इंजीनियरिंग अंतर, परिचालन सीमाएं और स्थापना आवश्यकताओं को तोड़ देंगे।
वर्तमान क्षमता: MCB कम-वर्तमान अनुप्रयोगों (0.5A से शुरू होकर 125A तक) के लिए डिज़ाइन किए गए हैं, जबकि MCCB उच्च-वर्तमान भार (आमतौर पर 15A से शुरू होकर 2500A या अधिक तक स्केलिंग) को संभालते हैं।
इंटरप्टिंग रेटिंग: एमसीसीबी एमसीबी (आमतौर पर 10kA से 15kA तक सीमित) की तुलना में काफी अधिक शॉर्ट-सर्किट इंटरप्टिंग क्षमता (200kA तक) प्रदान करते हैं।
यात्रा समायोजन: एमसीबी में निश्चित यात्रा सेटिंग्स की सुविधा होती है; एमसीसीबी सटीक सिस्टम समन्वय के लिए समायोज्य यात्रा विशेषताएँ (थर्मल, चुंबकीय, या उन्नत इलेक्ट्रॉनिक/सॉलिड-स्टेट) प्रदान करते हैं।
आवेदन का दायरा: एमसीबी आवासीय, वाणिज्यिक प्रकाश व्यवस्था और छोटी मशीनरी के लिए मानक हैं, जबकि एमसीसीबी भारी औद्योगिक मोटर्स, मुख्य फीडर और जटिल वाणिज्यिक वितरण बोर्डों के लिए आवश्यक हैं।
विषयसूची

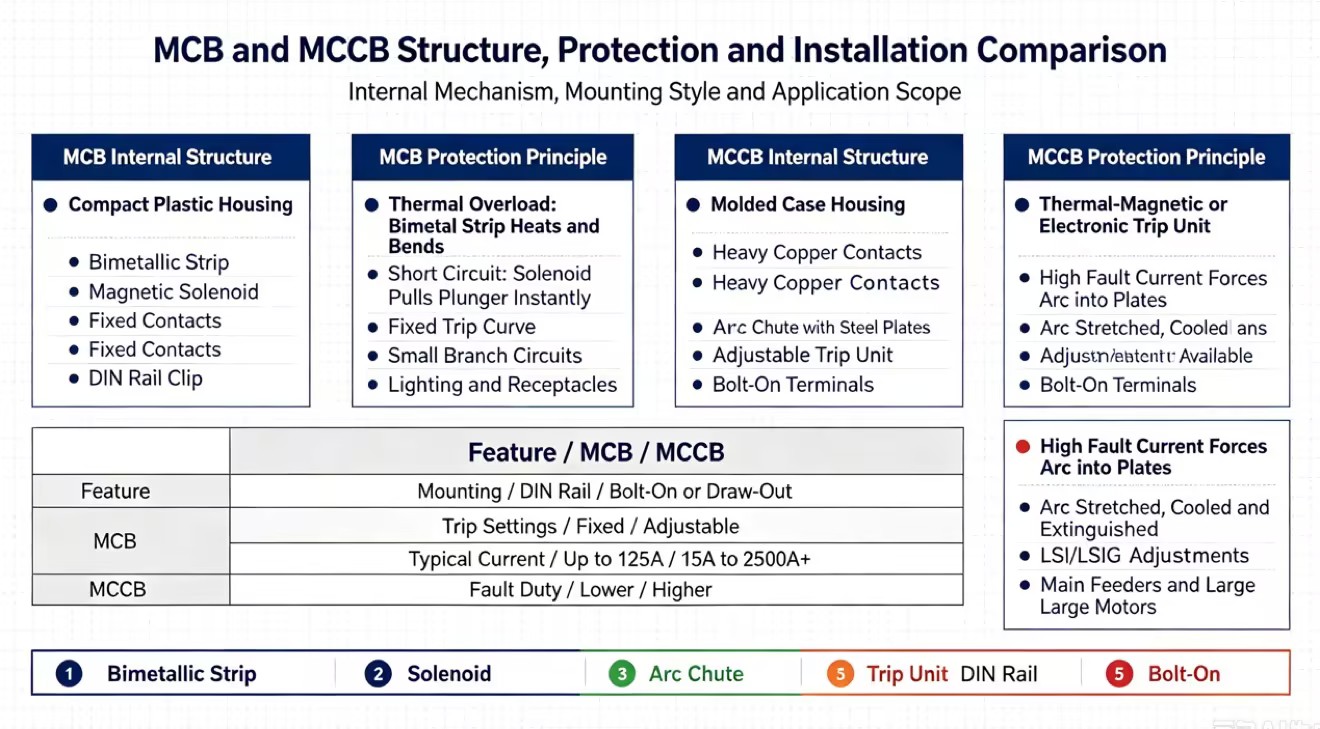

मिनिएचर सर्किट ब्रेकर (एमसीबी) एक कॉम्पैक्ट सुरक्षा उपकरण है जिसे लो-वोल्टेज सर्किट के लिए डिज़ाइन किया गया है। यह विद्युत प्रणालियों को ओवरलोड और शॉर्ट सर्किट से बचाता है, जिससे यह आवासीय पैनलों, वाणिज्यिक प्रकाश सर्किट और छोटे नियंत्रण प्रणालियों के लिए उपयुक्त हो जाता है।
एमसीबी दो सुरक्षा विधियों का उपयोग करते हैं। थर्मल तत्व एक बाईमेटल पट्टी के माध्यम से निरंतर ओवरलोड का पता लगाता है, जबकि चुंबकीय तत्व शॉर्ट सर्किट पर तुरंत प्रतिक्रिया करता है। उनका मानक 35 मिमी डीआईएन रेल डिज़ाइन त्वरित स्थापना की अनुमति देता है और पैनल स्थान बचाता है। 0.5ए से 125ए तक की विशिष्ट रेटिंग के साथ, एमसीबी छोटे और पूर्वानुमानित विद्युत भार, जैसे कार्यालय प्रकाश सर्किट और सामान्य बिजली वितरण के लिए आदर्श हैं।

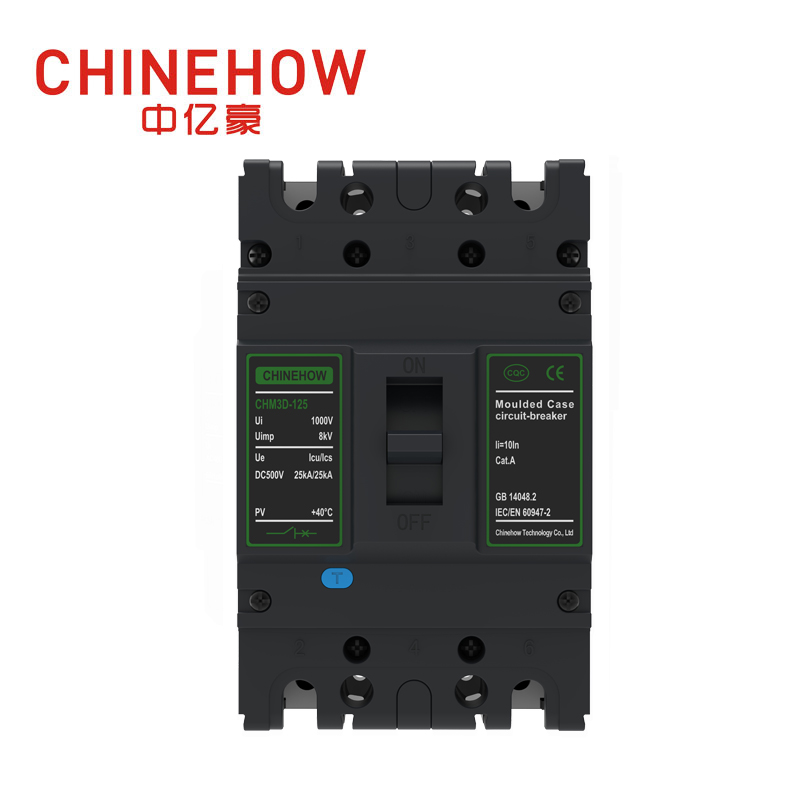

एक मोल्डेड केस सर्किट ब्रेकर एक हेवी-ड्यूटी, औद्योगिक-ग्रेड सुरक्षा उपकरण के रूप में कार्य करता है। निर्माता आंतरिक घटकों को मोटे ढाले हुए इन्सुलेट सामग्री के भीतर रखते हैं, आमतौर पर थर्मोसेट प्लास्टिक या ग्लास-पॉलिएस्टर मिश्रित। इस ऊबड़-खाबड़ बाड़े में उच्च-स्तरीय दोष रुकावटों के दौरान उत्पन्न होने वाली अत्यधिक गर्मी और विस्फोटक चाप ऊर्जा होती है।
एमसीसीबी उच्च-वर्तमान और औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। वे उच्च दोष धाराओं को सुरक्षित रूप से बाधित करने के लिए बड़े तांबे के संपर्कों और उन्नत आर्क कक्षों का उपयोग करते हैं। आर्क चैम्बर विद्युत आर्क को शीघ्रता से विभाजित और बुझा देता है, जिससे उपकरणों को गंभीर क्षति से बचाया जा सकता है।
एमसीबी की तुलना में, एमसीसीबी उच्च वर्तमान क्षमता, समायोज्य यात्रा सेटिंग्स और मजबूत सुरक्षा प्रदर्शन प्रदान करते हैं। उन्हें पैनल माउंटिंग की आवश्यकता होती है और आमतौर पर कारखानों, मुख्य वितरण प्रणालियों और मोटर नियंत्रण केंद्रों में उपयोग किया जाता है। उदाहरण के लिए, 65kA शॉर्ट-सर्किट स्तर वाले 800A औद्योगिक पावर फ़ीड को गलती ऊर्जा को सुरक्षित रूप से संभालने और सुरक्षा शुरू होने के बाद बिजली बहाल करने के लिए MCCB की आवश्यकता होती है।
सबसे तात्कालिक अंतर निरंतर चालू रेटिंग में निहित है। लघु ब्रेकर एक सख्त ऊपरी सीमा के भीतर काम करते हैं। मानक एम्परेज रेंज एक एम्प के एक अंश से शुरू होती है और आम तौर पर 63A, 100A, या 125A पर समाप्त होती है। वे शाखा सर्किट और व्यक्तिगत उपकरणों की सुरक्षा करते हैं। मोल्डेड केस ब्रेकर एक विस्तृत परिचालन सीमा प्रदान करते हैं। वे छोटे औद्योगिक भार के लिए लगभग 15ए से शुरू होते हैं और मुख्य सेवा प्रवेश द्वारों के लिए बड़े पैमाने पर 2500ए या उससे अधिक तक बढ़ते हैं।
फ़्रेम का आकार बड़े ब्रेकरों के लिए विशिष्ट इंजीनियरिंग अवधारणा का प्रतिनिधित्व करता है। फ़्रेम का आकार भौतिक प्लास्टिक आवास और आंतरिक संपर्कों द्वारा सुरक्षित रूप से ले जाने वाली अधिकतम निरंतर धारा को निर्धारित करता है। हालाँकि, आप एक बड़े फ्रेम के भीतर एक छोटी ट्रिप यूनिट स्थापित कर सकते हैं। उदाहरण के लिए, आप 250A फ्रेम के अंदर 150A ट्रिप यूनिट रख सकते हैं। यह मॉड्यूलरिटी भौतिक ब्रेकर फ़ुटप्रिंट या कॉपर बसबार्स को संशोधित किए बिना लोड बढ़ने पर ट्रिप इकाइयों को अपग्रेड करने की सुविधा देती है। लघु ब्रेकरों में इस मॉड्यूलरिटी का पूरी तरह से अभाव है।
विनिर्देश | लघु परिपथ ब्रेकर | केस ढाला सर्किट ब्रेकर |
|---|---|---|
सतत वर्तमान सीमा | 0.5ए से 125ए | 15ए से 2500ए+ |
फ़्रेम मॉड्यूलैरिटी | स्थिर, गैर-उन्नयन योग्य | फ़्रेम के भीतर विनिमेय यात्रा इकाइयाँ |
विशिष्ट कंडक्टर आकार | 35mm² तक (AWG 2) | एकाधिक 300 मिमी² (एमसीएम) केबल तक |
वोल्टेज रेटिंग यह निर्धारित करती है कि आप प्रत्येक डिवाइस को सुरक्षित रूप से कहां तैनात कर सकते हैं। लघु ब्रेकर सख्ती से मानक लो-वोल्टेज सिस्टम के लिए डिज़ाइन किए गए हैं। आप उन्हें 230V एकल-चरण या 415V तीन-चरण AC नेटवर्क में लागू करते हैं। उनकी आंतरिक मंजूरी और आवास सामग्री उच्च वोल्टेज को सुरक्षित रूप से अलग नहीं कर सकती है।
मोल्डेड केस वेरिएंट में काफी उच्च रेटेड इन्सुलेशन वोल्टेज (यूआई) और रेटेड आवेग झेलने वाले वोल्टेज (यूआईएमपी) की सुविधा होती है। मोटा थर्मोसेट हाउसिंग बेहतर ढांकता हुआ ताकत प्रदान करता है। यह इंजीनियरों को उन्हें भारी औद्योगिक 690V एसी सिस्टम या विशेष 1000V डीसी अनुप्रयोगों, जैसे वाणिज्यिक सौर सरणी या बैटरी ऊर्जा भंडारण सिस्टम में तैनात करने की अनुमति देता है। उच्च इन्सुलेशन स्तर वोल्टेज परिवर्तन के दौरान चरणों के बीच या ग्राउंडेड बाड़े में फ्लैशओवर को रोकता है।
इंटरप्टिंग क्षमता अधिकतम फॉल्ट करंट को परिभाषित करती है जिसे एक ब्रेकर अपने संपर्कों को बंद किए बिना विस्फोट या फ़्यूज़ किए बिना सुरक्षित रूप से रोक सकता है। अल्टीमेट शॉर्ट-सर्किट ब्रेकिंग कैपेसिटी (आईसीयू) अधिकतम फॉल्ट करंट का प्रतिनिधित्व करता है जिसे ब्रेकर एक बार बाधित कर सकता है, हालांकि यह बाद में काम करने योग्य नहीं रह सकता है। सर्विस शॉर्ट-सर्किट ब्रेकिंग कैपेसिटी (आईसीएस) उस फॉल्ट करंट को इंगित करती है जिसे ब्रेकर पूरी तरह चालू रहते हुए बार-बार बाधित कर सकता है।
एमसीबी बनाम एमसीसीबी दोष निवारण क्षमताओं की तुलना करते समय , अंतर बहुत बड़ा है। लघु ब्रेकर आमतौर पर 6kA से 15kA तक संभालते हैं। यह आवासीय या हल्के वाणिज्यिक पैनलों के लिए पर्याप्त है जहां उपयोगिता ट्रांसफार्मर उपलब्ध फॉल्ट करंट को सीमित करता है। मोल्डेड केस ब्रेकर को बड़े पैमाने पर फॉल्ट करंट को सुरक्षित रूप से बाधित करने के लिए इंजीनियर किया जाता है, जो अक्सर 25kA से लेकर 100kA या यहां तक कि 200kA तक होता है। अपर्याप्त इंटरप्टिंग रेटिंग वाले ब्रेकर को निर्दिष्ट करना एक सुरक्षा विफलता है। ब्रेकर की रेटिंग से अधिक की गलती के कारण डिवाइस फट जाएगा, जिससे आर्क फ्लैश घटनाएं और पैनल नष्ट हो जाएंगे।
लघु ब्रेकर निश्चित यात्रा विशेषताओं का उपयोग करते हैं। निर्माता उन्हें कारखाने में विशिष्ट समय-वर्तमान वक्रों में कैलिब्रेट करते हैं, जिन्हें आमतौर पर टाइप बी, सी, डी, के, या जेड के रूप में नामित किया जाता है। टाइप बी ब्रेकर रेटेड वर्तमान के 3 से 5 गुना के बीच यात्रा करता है, जो प्रतिरोधक भार के लिए आदर्श है। टाइप डी ब्रेकर रेटेड करंट के 10 से 20 गुना के बीच ट्रिप करता है, जो हाई-इनरश मोटरों के लिए आवश्यक है। एक बार जब आप वक्र का चयन कर लेते हैं, तो आप उस विशिष्ट प्रदर्शन प्रोफ़ाइल में लॉक हो जाते हैं।
वक्र प्रकार | यात्रा सीमा (इन का गुणक) | विशिष्ट अनुप्रयोग |
|---|---|---|
टाइप बी | 3x से 5x | प्रतिरोधक भार, प्रकाश व्यवस्था, आवासीय सर्किट |
टाइप सी | 5x से 10x | आगमनात्मक भार, छोटी मोटरें, वाणिज्यिक प्रकाश व्यवस्था |
टाइप डी | 10x से 20x | उच्च दबाव भार, ट्रांसफार्मर, भारी मोटरें |
K टाइप करें | 8x से 12x | मोटर सर्किट को कड़ी शॉर्ट-सर्किट सुरक्षा की आवश्यकता होती है |
मोल्डेड केस ब्रेकर आवश्यक समायोजन क्षमता प्रदान करते हैं। थर्मल-चुंबकीय संस्करण इंजीनियरों को विशिष्ट थर्मल अधिभार और चुंबकीय शॉर्ट-सर्किट थ्रेशोल्ड में भौतिक रूप से डायल करने की अनुमति देते हैं। औद्योगिक मशीनरी को चालू करते समय यह लचीलापन आवश्यक साबित होता है। उन्नत मॉडल में इलेक्ट्रॉनिक ट्रिप यूनिट (ईटीयू) की सुविधा है। ये माइक्रोप्रोसेसर एलएसआई (लंबे समय, कम समय, तात्कालिक) और एलएसआईजी (ग्राउंड फॉल्ट) सेटिंग्स का उपयोग करते हैं। इंजीनियर जटिल नेटवर्क में सटीक चयनात्मक समन्वय प्राप्त करने के लिए इन मापदंडों में हेरफेर करते हैं, जिससे यह सुनिश्चित होता है कि केवल ब्रेकर ही गलती से यात्रा करता है जबकि बाकी सुविधा संचालित रहती है।
पैरामीटर | समारोह | समायोजन रेंज उदाहरण |
|---|---|---|
लंबे समय तक (एल) | थर्मल अधिभार संरक्षण | 0.4 से 1.0 x इंच |
लघु-समय (एस) | विलंबित शॉर्ट-सर्किट सुरक्षा | 1.5 से 10 x आईआर (समय विलंब के साथ) |
तात्कालिक (आई) | तत्काल शॉर्ट-सर्किट ट्रिप | 2 से 15 x इंच (कोई जानबूझकर देरी नहीं) |
भौतिक आयतन और माउंटिंग आवश्यकताएँ पैनल डिज़ाइन को निर्धारित करती हैं। लघु ब्रेकर उच्च-घनत्व वाले प्रतिष्ठानों को प्राथमिकता देते हैं। उनका मानकीकृत डीआईएन रेल माउंटिंग पैनल बिल्डरों को दर्जनों सर्किट को एक छोटे से बाड़े में पैक करने की अनुमति देता है। कॉम्पैक्ट आकार प्रकाश और ग्रहण वितरण के लिए पूरी तरह से काम करता है।
मोल्डेड केस ब्रेकर के लिए पर्याप्त पैनल रियल एस्टेट की आवश्यकता होती है। वे भारी फ्रेम को सुरक्षित करने और मोटी केबलों के यांत्रिक तनाव का सामना करने के लिए बोल्टेड पैनल माउंट का उपयोग करते हैं। आपको इन ब्रेकरों के चारों ओर समर्पित स्थान प्रदान करना होगा। उन्हें सामान्य ऑपरेशन के दौरान गर्मी अपव्यय और गलती के दौरान आर्क वेंटिंग के लिए विशिष्ट क्लीयरेंस जोन की आवश्यकता होती है। इसके अलावा, उनसे जुड़े बड़े कंडक्टर बाड़े के अंदर महत्वपूर्ण केबल झुकने वाले रेडी की मांग करते हैं।
लघु ब्रेकर सीमित सहायक एकीकरण प्रदान करते हैं। आप आमतौर पर ब्रेकर की स्थिति की निगरानी के लिए बुनियादी सहायक संपर्क संलग्न कर सकते हैं या रिमोट शटडाउन के लिए सरल शंट ट्रिप जोड़ सकते हैं। हालाँकि, छोटा भौतिक आकार जटिल यांत्रिक ऐड-ऑन को प्रतिबंधित करता है।
बड़े मोल्डेड केस ब्रेकर की मॉड्यूलरिटी व्यापक अनुकूलन की अनुमति देती है। आप उन्नत शंट ट्रिप, अंडरवोल्टेज रिलीज़ (यूवीआर), और एकाधिक सहायक संपर्कों को फ़ील्ड-इंस्टॉल कर सकते हैं। इससे भी महत्वपूर्ण बात यह है कि आप मोटर ऑपरेटरों को ब्रेकर के सामने जोड़ सकते हैं। यह रिमोट स्विचिंग क्षमताओं को सक्षम बनाता है, जिससे सुविधा प्रबंधकों को पैनल दरवाजा खोले बिना एससीएडीए सिस्टम या बिल्डिंग मैनेजमेंट सिस्टम (बीएमएस) के माध्यम से ब्रेकर को खोलने या बंद करने की अनुमति मिलती है।
सही सर्किट ब्रेकर का चयन करने के लिए लोड करंट, शॉर्ट-सर्किट स्तर, इंस्टॉलेशन वातावरण और भविष्य की विस्तार आवश्यकताओं का मूल्यांकन करना आवश्यक है। इंजीनियरों को आवश्यक सुरक्षा प्रकार को भी परिभाषित करना चाहिए, जैसे ओवरलोड, शॉर्ट-सर्किट, या पृथ्वी रिसाव संरक्षण। एमसीबी को आमतौर पर अर्थ फॉल्ट सुरक्षा के लिए अलग आरसीसीबी उपकरणों की आवश्यकता होती है, जबकि एमसीसीबी इलेक्ट्रॉनिक ट्रिप इकाइयों के माध्यम से उन्नत सुरक्षा कार्य प्रदान कर सकते हैं।
एमसीबी स्थिर और पूर्वानुमानित भार वाले अनुप्रयोगों के लिए उपयुक्त हैं, जैसे प्रकाश सर्किट, आवासीय पैनल, एचवीएसी शाखाएं और छोटे वितरण बोर्ड। उनका कॉम्पैक्ट डीआईएन रेल डिज़ाइन तेजी से इंस्टॉलेशन की अनुमति देता है और पैनल स्पेस बचाता है। जब गलती का स्तर कम होता है और समायोज्य सुरक्षा सेटिंग्स की आवश्यकता नहीं होती है तो वे पसंदीदा विकल्प होते हैं।
एमसीसीबी को औद्योगिक मशीनरी, मुख्य बिजली वितरण और भारी मोटर भार सहित बड़ी विद्युत प्रणालियों के लिए डिज़ाइन किया गया है। वे उच्च ब्रेकिंग क्षमता, समायोज्य यात्रा सेटिंग्स और उन्नत सुरक्षा विकल्प प्रदान करते हैं। एमसीसीबी तब आदर्श होते हैं जब सिस्टम को उच्च दोष सुरक्षा, चयनात्मक समन्वय, रिमोट कंट्रोल या भविष्य के लोड अपग्रेड की आवश्यकता होती है।
63ए से 125ए अनुप्रयोगों के लिए, चयन केवल वर्तमान रेटिंग के बजाय सिस्टम आवश्यकताओं पर निर्भर करता है। एमसीबी स्थिर भार और कम दोष स्तर वाले कॉम्पैक्ट पैनल के लिए अच्छी तरह से काम करते हैं। एमसीसीबी तब बेहतर होते हैं जब उच्च ब्रेकिंग क्षमता, समायोज्य सुरक्षा, भविष्य में विस्तार, या संचार कार्यों की आवश्यकता होती है। संपूर्ण सिस्टम डिज़ाइन का मूल्यांकन करने से सबसे उपयुक्त विकल्प निर्धारित करने में मदद मिलती है।
एमसीबी में निश्चित ट्रिप सेटिंग्स होती हैं, इसलिए लोड बढ़ने पर आमतौर पर पूरे ब्रेकर को बदलने की आवश्यकता होती है। एमसीसीबी बेहतर दीर्घकालिक लचीलापन प्रदान करते हैं क्योंकि उनकी यात्रा इकाइयों को बदलती लोड स्थितियों से मेल खाने के लिए समायोजित किया जा सकता है। यह सुविधाओं को बड़े पैनल परिवर्तनों के बिना उपकरण को अपग्रेड करने या सुरक्षा सेटिंग्स को संशोधित करने की अनुमति देता है।
एमसीबी को बदलना आसान है क्योंकि वे मानक डीआईएन रेल माउंटिंग का उपयोग करते हैं और न्यूनतम स्थापना समय की आवश्यकता होती है। एमसीसीबी को उनके बड़े आकार, भारी केबल और बोल्ट वाले कनेक्शन के कारण अधिक जटिल रखरखाव की आवश्यकता होती है। उन्हें यह सुनिश्चित करने के लिए नियमित परीक्षण की भी आवश्यकता होती है, जैसे कि प्राथमिक और माध्यमिक इंजेक्शन परीक्षण, ताकि यह सुनिश्चित किया जा सके कि ट्रिप सिस्टम दीर्घकालिक संचालन में सटीक रहे।
एमसीबी और एमसीसीबी अपने अनुप्रयोगों के आधार पर विभिन्न उद्योग मानकों का पालन करते हैं। एमसीबी का उपयोग आमतौर पर आवासीय और हल्के वाणिज्यिक प्रणालियों के लिए आईईसी 60898 के तहत किया जाता है, जबकि औद्योगिक मॉडल आईईसी 60947-2 का पालन कर सकते हैं। एमसीसीबी मुख्य रूप से आईईसी 60947-2 या यूएल 489 मानकों के अनुसार डिजाइन किए गए हैं। सही मानक का चयन यह सुनिश्चित करता है कि ब्रेकर स्थानीय सुरक्षा आवश्यकताओं को पूरा करता है और विश्वसनीय सुरक्षा प्रदान करता है।
न्यूनतम आवश्यक इंटरप्टिंग रेटिंग स्थापित करने के लिए अपने विशिष्ट पैनल स्थान पर अधिकतम उपलब्ध फॉल्ट करंट की गणना करें।
यह निर्धारित करने के लिए अपनी सुविधा की भविष्य की लोड विस्तार योजनाओं का ऑडिट करें कि समय से पहले हार्डवेयर प्रतिस्थापन को रोकने के लिए समायोज्य ट्रिप इकाइयाँ आवश्यक हैं या नहीं।
बड़े बोल्ट वाले फ्रेम के साथ अनुकूलता सुनिश्चित करने के लिए अपने मौजूदा बाड़ों के भीतर उपलब्ध भौतिक स्थान और केबल झुकने की त्रिज्या को मापें।
यह सत्यापित करने के लिए कि क्या आपके आवेदन के लिए रिमोट ऑपरेशन या बीएमएस एकीकरण अनिवार्य है, अपने स्थानीय विद्युत कोड और सुविधा प्रबंधन आवश्यकताओं से परामर्श लें।
उ: आप उन्हें सीधे उसी माउंटिंग हार्डवेयर पर स्वैप नहीं कर सकते। लघु ब्रेकर 35 मिमी डीआईएन रेल का उपयोग करते हैं, जबकि मोल्डेड केस ब्रेकर के लिए बोल्ट पैनल माउंट की आवश्यकता होती है। अपग्रेड करने के लिए महत्वपूर्ण पैनल संशोधनों, नए बसबार कनेक्शन और गर्मी अपव्यय और केबल झुकने के लिए पर्याप्त भौतिक स्थान के सत्यापन की आवश्यकता होती है।
उत्तर: एलएसआई का अर्थ है दीर्घकालिक, लघु-समय और तात्कालिक। लंबे समय तक थर्मल अधिभार संरक्षण तय होता है। शॉर्ट-टाइम मध्यम शॉर्ट सर्किट की प्रतिक्रिया को नियंत्रित करता है, जिससे समय की देरी हो सकती है। तात्कालिक बड़े शॉर्ट सर्किट के दौरान तत्काल यात्रा के लिए सीमा निर्धारित करता है। ये सेटिंग्स सटीक चयनात्मक समन्वय सक्षम करती हैं।
ए: मोल्डेड केस ब्रेकर काफी उच्च धाराओं को संभालते हैं, जिसके लिए मोटे, भारी गेज तांबे या एल्यूमीनियम केबल की आवश्यकता होती है। ये बड़े कंडक्टर कठोर होते हैं और इन्हें मोड़ना मुश्किल होता है। विद्युत कोड ब्रेकर लग्स पर यांत्रिक तनाव को रोकने और केबल इन्सुलेशन को नुकसान पहुंचाने से बचने के लिए विशिष्ट झुकने वाले रेडी को अनिवार्य करते हैं।
उ: मानक लघु ब्रेकर पृथ्वी दोष सुरक्षा प्रदान नहीं करते हैं। वे केवल ओवरकरंट और शॉर्ट सर्किट से बचाते हैं। डीआईएन-रेल प्रारूप में पृथ्वी दोष सुरक्षा प्राप्त करने के लिए, आपको एक अलग अवशिष्ट वर्तमान सर्किट ब्रेकर (आरसीसीबी) स्थापित करना होगा या एक संयुक्त आरसीबीओ का उपयोग करना होगा।
ए: उद्योग मानक परिचालन वातावरण के आधार पर हर तीन से पांच साल में मोल्डेड केस ब्रेकर का परीक्षण करने की सलाह देते हैं। कठोर औद्योगिक वातावरण के लिए वार्षिक परीक्षण की आवश्यकता होती है। तकनीशियन संपर्कों की यांत्रिक अखंडता की पुष्टि करने के लिए इलेक्ट्रॉनिक ट्रिप इकाइयों और प्राथमिक इंजेक्शन परीक्षण को सत्यापित करने के लिए माध्यमिक इंजेक्शन परीक्षण का उपयोग करते हैं।
ए: आईसीयू (अल्टीमेट शॉर्ट-सर्किट ब्रेकिंग कैपेसिटी) अधिकतम फॉल्ट करंट है जिसे एक ब्रेकर एक बार सुरक्षित रूप से बाधित कर सकता है, हालांकि बाद में इसे बदलने की आवश्यकता हो सकती है। आईसीएस (सर्विस शॉर्ट-सर्किट ब्रेकिंग कैपेसिटी) अधिकतम फॉल्ट करंट है जिसे ब्रेकर पूरी तरह कार्यात्मक रहते हुए कई बार बाधित कर सकता है।
