औद्योगिक और वाणिज्यिक अनुप्रयोगों में विश्वसनीय विद्युत सुरक्षा भयावह थर्मल क्षति होने से पहले शॉर्ट-सर्किट धाराओं के तात्कालिक रुकावट पर निर्भर करती है। गलत सर्किट सुरक्षा तंत्र को निर्दिष्ट करने से गंभीर परिचालन संबंधी समस्याएं पैदा होती हैं। विशिष्ट ब्रेकर प्रकार तीव्र धाराओं और परिवेश के तापमान पर कैसे प्रतिक्रिया करते हैं, इसकी गलतफहमी सुरक्षा निरीक्षण के दौरान उपद्रव ट्रिपिंग, उपकरण गिरावट, या अनुपालन विफलताओं का कारण बनती है। शुद्ध चुंबकीय, थर्मल-चुंबकीय, या हाइड्रोलिक-चुंबकीय सर्किट ब्रेकर उपयुक्त है या नहीं, इसका मूल्यांकन करने के लिए उनके आंतरिक इलेक्ट्रोमैकेनिकल संचालन, यात्रा वक्र और पर्यावरणीय सीमाओं की सटीक समझ की आवश्यकता होती है। आपको सटीक ब्रेकर विशेषताओं का लोड प्रोफ़ाइल से मिलान करना होगा। एक चुंबकीय सर्किट ब्रेकर इन गंभीर विद्युत दोषों के खिलाफ प्राथमिक रक्षा पंक्ति के रूप में कार्य करता है। यह खतरनाक करंट स्पाइक्स का पता लगाने और मिलीसेकंड में सर्किट को भौतिक रूप से तोड़ने के लिए एक आंतरिक इलेक्ट्रोमैग्नेट का उपयोग करता है।
तात्कालिक दोष निवारण: चुंबकीय सर्किट ब्रेकर लोड करंट के आनुपातिक चुंबकीय क्षेत्र को केंद्रित करने और बढ़ाने के लिए एक सोलनॉइड कॉइल का उपयोग करते हैं, जिससे गंभीर ओवरकरंट या शॉर्ट सर्किट के दौरान तत्काल ट्रिपिंग सक्षम होती है।
अनुप्रयोग-विशिष्ट विविधताएँ: जबकि शुद्ध चुंबकीय ब्रेकर तात्कालिक सुरक्षा प्रदान करते हैं, थर्मल-चुंबकीय और हाइड्रोलिक-चुंबकीय वेरिएंट सामान्य मोटर या ट्रांसफार्मर इनरश धाराओं को समायोजित करने के लिए आवश्यक समय की देरी पेश करते हैं।
पर्यावरणीय स्थिरता: हाइड्रोलिक-चुंबकीय ब्रेकर परिवेश के तापमान से स्वतंत्र रूप से काम करते हैं, जो उन्हें तापमान-संवेदनशील थर्मल-चुंबकीय विकल्पों की तुलना में चरम वातावरण के लिए बेहतर बनाते हैं।
विशिष्टता मानदंड: उचित चयन के लिए ब्रेकर के ट्रिप वक्र और आंतरिक तंत्र को विशिष्ट लोड प्रोफ़ाइल, ऑपरेटिंग वातावरण और संलग्नक बाधाओं (उदाहरण के लिए, नियंत्रण बाड़ों में डीआईएन रेल माउंटिंग) से मेल खाने की आवश्यकता होती है।
विषयसूची

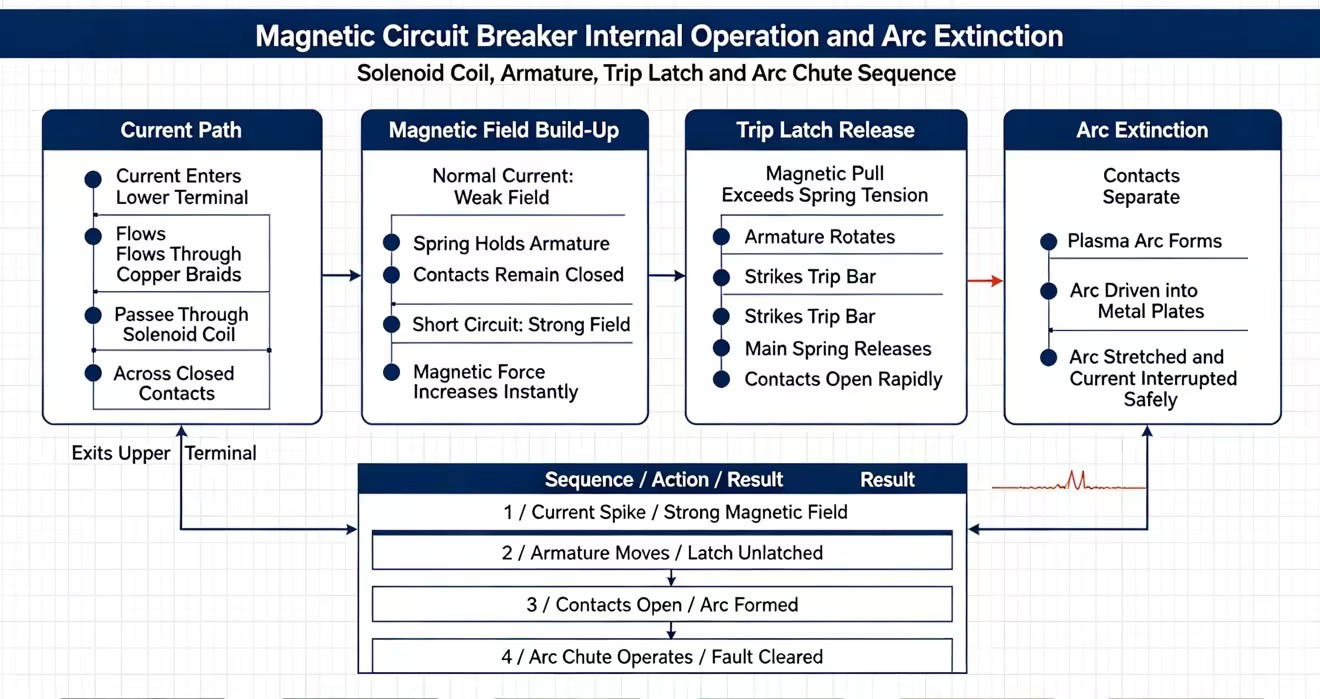

इंजीनियरों को संचालन के सटीक अनुक्रम और आंतरिक वर्तमान पथ को समझना चाहिए ताकि यह अनुमान लगाया जा सके कि ब्रेकर विशिष्ट दोष स्थितियों के तहत कैसे व्यवहार करेगा। ब्रेकर कोई साधारण ऑन-ऑफ स्विच नहीं है। यह एक उच्च कैलिब्रेटेड इलेक्ट्रोमैकेनिकल उपकरण है जिसे वर्तमान प्रवाह की लगातार निगरानी करने के लिए डिज़ाइन किया गया है। आंतरिक भौतिकी को समझने से आपको उपद्रव यात्राओं का निवारण करने और कारखाने के फर्श पर सुरक्षा समन्वय को सत्यापित करने में मदद मिलती है।
ब्रेकर के आंतरिक पथ से करंट प्रवाहित होता है और चुंबकीय कुंडल से होकर गुजरता है। सामान्य परिस्थितियों में, चुंबकीय बल यात्रा तंत्र को स्थानांतरित करने के लिए पर्याप्त मजबूत नहीं होता है, इसलिए सर्किट बंद रहता है। कॉइल डिज़ाइन चुंबकीय क्षेत्र को केंद्रित करता है, जिससे ब्रेकर को अचानक वर्तमान वृद्धि का तुरंत पता लगाने की अनुमति मिलती है।
जब शॉर्ट सर्किट होता है, तो करंट तेजी से बढ़ता है और बहुत मजबूत चुंबकीय क्षेत्र बनाता है। यह बल ट्रिप तंत्र को सक्रिय करता है और वर्तमान प्रवाह को रोकने के लिए संपर्कों को खोलता है। गलती ऊर्जा को संभालने और सर्किट को सुरक्षित रूप से बाधित करने के लिए ब्रेकर को सही ढंग से रेट किया जाना चाहिए।
एक पूर्व निर्धारित ओवरकरंट स्तर एक हिंग वाले धातु आर्मेचर को आकर्षित करने के लिए पर्याप्त चुंबकीय बल बनाता है। यह ब्रेकर की यांत्रिक सीमा है। निर्माता आर्मेचर और इलेक्ट्रोमैग्नेट के बीच की दूरी को कैलिब्रेट करता है। वे रिटेनिंग स्प्रिंग के तनाव को भी जांचते हैं। जब चुंबकीय खिंचाव स्प्रिंग तनाव से अधिक हो जाता है, तो आर्मेचर गति करता है।
आर्मेचर की गति अनलैचिंग अनुक्रम आरंभ करती है। आर्मेचर ट्रिप बार या लैचिंग सियर से टकराता है। यह क्रिया मुख्य ऑपरेटिंग स्प्रिंग में संग्रहीत यांत्रिक ऊर्जा को मुक्त करती है। स्प्रिंग-लोडेड संपर्क तंत्र तेजी से खुलता है। मैकेनिकल लिंकेज को यात्रा-मुक्त बनाने के लिए डिज़ाइन किया गया है। इसका मतलब यह है कि आप हैंडल को शारीरिक रूप से चालू स्थिति में लाकर किसी खराबी के बावजूद ब्रेकर को बंद नहीं रख सकते। आंतरिक तंत्र अभी भी संपर्कों को खोलेगा और खोलेगा।
तात्कालिक ट्रिपिंग के लिए प्रतिक्रिया समय मेट्रिक्स आमतौर पर मिलीसेकंड में मापा जाता है। लक्ष्य यह है कि जब करंट बहुत शक्तिशाली हो जाए तो सर्किट को तुरंत बंद कर दिया जाए। तेज़ समाशोधन समय डाउनस्ट्रीम केबलों को पिघलने से रोकता है। वे संवेदनशील इलेक्ट्रॉनिक घटकों को विनाशकारी वोल्टेज और करंट उछाल से भी बचाते हैं। एक मानक चुंबकीय सर्किट ब्रेकर एक एसी चक्र से भी कम समय में डेड शॉर्ट को साफ़ करता है।
निचले और ऊपरी टर्मिनलों का भौतिक पृथक्करण सामान्य वर्तमान पथ को तोड़ देता है। हालाँकि, विद्युत धारा रुकावट का प्रतिरोध करती है। जैसे ही संपर्क अलग होते हैं, उच्च वोल्टेज उनके बीच की हवा को आयनित कर देता है। यह एक अत्यधिक गरम प्लाज़्मा चाप बनाता है। चाप वर्तमान को क्षण भर के लिए प्रवाह जारी रखने की अनुमति देता है, भले ही भौतिक धातु संपर्क अब स्पर्श न करें। इस चाप के अंदर का तापमान 5,000 डिग्री सेल्सियस से अधिक हो सकता है, जो मानक धातुओं को वाष्पीकृत करने के लिए पर्याप्त है।
आर्क शूट और आर्क डिवाइडर इस विद्युत चाप को सुरक्षित रूप से नष्ट करने में महत्वपूर्ण भूमिका निभाते हैं। फॉल्ट करंट द्वारा उत्पन्न चुंबकीय क्षेत्र चाप को संपर्कों से दूर धकेलता है। यह चाप को समानांतर धातु प्लेटों की एक श्रृंखला में ऊपर की ओर धकेलता है। ये प्लेटें खिंचती हैं, ठंडी होती हैं और चाप को छोटे-छोटे खंडों में विभाजित करती हैं। आर्क जल्दी से अपनी प्रवाहकीय ऊर्जा खो देता है और बुझ जाता है, जिससे सर्किट रुकावट सुरक्षित रूप से पूरी हो जाती है।
विश्वसनीय आर्क विलुप्ति सुनिश्चित करने के लिए, फ़ील्ड तकनीशियन इन विशिष्ट प्रथाओं का पालन करते हैं:
ब्रेकर को निर्माता द्वारा निर्दिष्ट सटीक अभिविन्यास में माउंट करें, क्योंकि गुरुत्वाकर्षण और थर्मल गतिशीलता आर्क वेंटिंग को प्रभावित करती है।
चरण-दर-चरण फ़्लैशओवर के बिना आयनित गैसों को बाहर निकलने की अनुमति देने के लिए ब्रेकर वेंट के ऊपर पर्याप्त भौतिक निकासी बनाए रखें।
किसी बड़ी खराबी के बाद कालिख या मलिनकिरण के लिए बाहरी आवास का निरीक्षण करें, जो इंगित करता है कि आर्क शूट ने महत्वपूर्ण ऊर्जा को अवशोषित किया है।
बिजली लागू करने से पहले सत्यापित करें कि इंटरप्टिंग रेटिंग विशिष्ट पैनल स्थान पर उपलब्ध फॉल्ट करंट से मेल खाती है।
सामान्य भार के लिए अलगाव में शुद्ध चुंबकीय ब्रेकरों का उपयोग शायद ही कभी किया जाता है। अधिकांश औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए ओवरलोड और शॉर्ट-सर्किट सुरक्षा के संयोजन की आवश्यकता होती है। सटीक विशिष्टता के लिए संकर विविधताओं को समझना महत्वपूर्ण है। गलत भिन्नता का चयन करने से उपकरण निरंतर निम्न-स्तर के ओवरलोड के प्रति संवेदनशील हो जाता है या उपकरण स्टार्टअप के दौरान निराशाजनक उपद्रव यात्राओं का कारण बनता है।
शुद्ध चुंबकीय ब्रेकर शॉर्ट सर्किट के खिलाफ तत्काल सुरक्षा प्रदान करते हैं। वे थर्मल तत्वों या समय की देरी का उपयोग नहीं करते हैं, इसलिए जैसे ही करंट चुंबकीय सीमा से अधिक हो जाता है, वे ट्रिप हो जाते हैं। इनका उपयोग आमतौर पर संवेदनशील इलेक्ट्रॉनिक उपकरण और मोटर नियंत्रण प्रणालियों के लिए किया जाता है जहां शॉर्ट-सर्किट सुरक्षा को ओवरलोड सुरक्षा से अलग से नियंत्रित किया जाता है।
थर्मल मैग्नेटिक ब्रेकर एक डिवाइस में ओवरलोड और शॉर्ट-सर्किट सुरक्षा को जोड़ते हैं। थर्मल तत्व दीर्घकालिक अधिभार का पता लगाने के लिए एक बाईमेटल पट्टी का उपयोग करता है, जबकि चुंबकीय कुंडल शॉर्ट सर्किट पर तुरंत प्रतिक्रिया करता है। इनका व्यापक रूप से वाणिज्यिक पैनलों, एचवीएसी सिस्टम और सामान्य विद्युत अनुप्रयोगों में उपयोग किया जाता है जहां स्थिर सुरक्षा की आवश्यकता होती है।
हाइड्रोलिक चुंबकीय ब्रेकर यात्रा प्रतिक्रिया को नियंत्रित करने के लिए एक चुंबकीय कुंडल, चलती कोर, स्प्रिंग और द्रव कक्ष का उपयोग करते हैं। द्रव एक समायोज्य विलंब प्रदान करता है जो अवांछित यात्राओं के बिना मोटर या ट्रांसफार्मर से सामान्य स्टार्टअप धाराओं की अनुमति देता है। गंभीर शॉर्ट सर्किट के दौरान, चुंबकीय बल सर्किट को डिस्कनेक्ट करने और उपकरण की सुरक्षा करने के लिए तुरंत कार्य करता है।
आवश्यक परिचालन परिणामों, स्केलेबिलिटी और सुरक्षा अनुपालन के आधार पर ब्रेकर सुविधाओं का आकलन दीर्घकालिक विश्वसनीयता सुनिश्चित करता है। आप केवल एम्परेज के आधार पर ब्रेकर का चयन नहीं कर सकते। आपको यह मूल्यांकन करना चाहिए कि आंतरिक तंत्र विशिष्ट लोड विशेषताओं और उस भौतिक वातावरण के साथ कैसे इंटरैक्ट करता है जहां पैनल स्थापित है।
ब्रेकर चयन में निर्माता ट्रिप कर्व्स का विश्लेषण एक अनिवार्य कदम है। समय-वर्तमान विशेषता (टीसीसी) वक्र वर्तमान परिमाण और यात्रा समय के बीच सटीक संबंध को दर्शाते हैं। क्षैतिज अक्ष ब्रेकर की निरंतर रेटिंग के गुणक के रूप में वर्तमान का प्रतिनिधित्व करता है। ऊर्ध्वाधर अक्ष यात्रा में लगने वाले समय को दर्शाता है। इंजीनियर इन कर्व्स का उपयोग यह सुनिश्चित करने के लिए करते हैं कि ब्रेकर सामान्य स्टार्टअप के दौरान टिका रहे लेकिन केबल क्षति होने से पहले ट्रिप हो जाए।
आपको प्रतिरोधक भार और आगमनात्मक भार के बीच अंतर करना होगा। हीटर और गरमागरम प्रकाश जैसे प्रतिरोधक भार में न्यूनतम प्रवाह धारा होती है। वे तेज़ यात्रा वक्र वाले ब्रेकरों का उपयोग कर सकते हैं। मोटर और ट्रांसफार्मर जैसे आगमनात्मक भार, स्टार्टअप के दौरान बड़े पैमाने पर करंट स्पाइक्स खींचते हैं। इन भारों के लिए उपद्रव ट्रिपिंग को रोकने के लिए विशिष्ट समय विलंब वाले ब्रेकरों की आवश्यकता होती है। हाई-इनरश विलंब वक्र का चयन करने से मोटर को सर्किट को गिराए बिना परिचालन गति तक पहुंचने की अनुमति मिलती है।
यात्रा वक्र प्रकार | चुंबकीय यात्रा दहलीज | विशिष्ट अनुप्रयोग | आक्रमण सहनशीलता |
|---|---|---|---|
वक्र बी | 3 से 5 बार करंट रेटेड | प्रतिरोधक भार, पीएलसी, नियंत्रण सर्किट | कम |
वक्र सी | 5 से 10 बार करंट रेटेड | सामान्य प्रकाश व्यवस्था, छोटी मोटरें | मध्यम |
वक्र डी | 10 से 20 गुना रेटेड करंट | ट्रांसफार्मर, भारी औद्योगिक मोटरें | उच्च |
वक्र K | 8 से 12 बार करंट रेटेड | उच्च-आवेग आगमनात्मक भार | उच्च |
वक्र Z | 2 से 3 बार वर्तमान रेटेड | अत्यधिक संवेदनशील अर्धचालक | बहुत कम |
परिवेश का तापमान सर्किट ब्रेकर सटीकता को प्रभावित कर सकता है। थर्मल-मैग्नेटिक ब्रेकर अधिभार संरक्षण को ट्रिगर करने के लिए गर्मी पर निर्भर करते हैं, इसलिए उच्च तापमान समय से पहले यात्रा का कारण बन सकता है, जबकि ठंडे वातावरण में सुरक्षा में देरी हो सकती है। हाइड्रोलिक-चुंबकीय ब्रेकर गर्मी के बजाय चुंबकीय वर्तमान संवेदन का उपयोग करते हैं, जो व्यापक तापमान सीमा में अधिक स्थिर यात्रा प्रदर्शन प्रदान करते हैं।
उचित स्थापना स्थान सुरक्षित और विश्वसनीय ब्रेकर संचालन सुनिश्चित करता है। इंजीनियरों को स्थापना से पहले ब्रेकर आकार, डीआईएन रेल संगतता, वायरिंग स्थान और संलग्नक लेआउट पर विचार करना चाहिए। यहां तक कि तापमान-स्थिर हाइड्रोलिक-चुंबकीय ब्रेकरों को ओवरहीटिंग को रोकने और दीर्घकालिक सिस्टम विश्वसनीयता बनाए रखने के लिए अन्य घटकों के आसपास उचित वेंटिलेशन की आवश्यकता होती है।
चुंबकीय सर्किट ब्रेकर का मूल कार्य सिद्धांत - किसी खराबी के दौरान सर्किट को तुरंत तोड़ने के लिए विद्युत चुंबक का उपयोग करना - विद्युत सुरक्षा के लिए मूलभूत है। संपर्कों का तेजी से अलग होना और परिणामी चाप का प्रभावी शमन भयावह उपकरण क्षति को रोकता है। हालाँकि, शुद्ध चुंबकीय ब्रेकर अत्यधिक विशिष्ट होते हैं और उन्हें अलग-अलग अधिभार रिले के साथ सावधानीपूर्वक समन्वय की आवश्यकता होती है।
सामान्य अनुप्रयोगों के लिए, थर्मल-मैग्नेटिक ब्रेकर ओवरलोड और शॉर्ट सर्किट दोनों के खिलाफ विश्वसनीय दोहरी सुरक्षा प्रदान करते हैं। अत्यधिक तापमान भिन्नता या भार वाले वातावरण के लिए सटीक इनरश वर्तमान प्रबंधन की आवश्यकता होती है, हाइड्रोलिक-चुंबकीय ब्रेकर बेहतर इंजीनियरिंग विकल्प के रूप में सामने आते हैं। वे तापमान कम करने वाले चर को खत्म करते हैं और उच्च अनुकूलन योग्य समय विलंब प्रदान करते हैं।
सर्किट सुरक्षा निर्दिष्ट करते समय इंजीनियरों को निम्नलिखित अगले कदम उठाने चाहिए:
स्टार्टअप उपद्रव ट्रिपिंग को रोकने के लिए सभी प्रत्याशित आगमनात्मक भारों के लिए विशिष्ट समय-वर्तमान विशेषता वक्रों की समीक्षा करें।
अंतिम स्थापना वातावरण के लिए परिवेश तापमान चर की गणना करें और थर्मल-चुंबकीय उपकरणों का उपयोग करते समय आवश्यक व्युत्पन्न कारक लागू करें।
चयनित ब्रेकर के भौतिक आयामों के विरुद्ध डीआईएन रेल संगतता और पैनल गहराई सहित संलग्नक बाधाओं को सत्यापित करें।
यह पुष्टि करने के लिए निर्माता विनिर्देशों से परामर्श लें कि शॉर्ट-सर्किट इंटरप्टिंग रेटिंग पैनल स्थान पर अधिकतम उपलब्ध फॉल्ट करंट से अधिक है।
उत्तर: थर्मल ब्रेकर क्रमिक ओवरलोड के खिलाफ विलंबित सुरक्षा प्रदान करने के लिए हीटिंग बाईमेटेलिक स्ट्रिप का उपयोग करते हैं। गंभीर शॉर्ट सर्किट के खिलाफ तात्कालिक सुरक्षा प्रदान करने के लिए चुंबकीय ब्रेकर एक आंतरिक विद्युत चुंबक का उपयोग करते हैं। अधिकांश आधुनिक वाणिज्यिक और औद्योगिक ब्रेकर सभी दोष प्रकारों में व्यापक सुरक्षा प्रदान करने के लिए दोनों तंत्रों को एक एकल थर्मल-चुंबकीय इकाई में जोड़ते हैं।
ए: चुंबकीय यात्रा तंत्र लगभग तुरंत संचालित होता है। एक गंभीर शॉर्ट सर्किट के दौरान, चुंबकीय क्षेत्र कुछ मिलीसेकंड के भीतर आर्मेचर को खोलने के लिए पर्याप्त मजबूत हो जाता है। यह तीव्र प्रतिक्रिया आमतौर पर एक एसी चक्र से भी कम समय में खराबी को दूर कर देती है, जिससे डाउनस्ट्रीम वायरिंग और संवेदनशील उपकरणों को थर्मल क्षति से बचाया जा सकता है।
ए: जबकि मौलिक चुंबकीय सिद्धांत प्रत्यावर्ती और प्रत्यक्ष धारा दोनों पर लागू होता है, आंतरिक तंत्र भिन्न होते हैं। डीसी आर्क को बुझाना बहुत कठिन होता है क्योंकि वोल्टेज शून्य को पार नहीं करता है। एसी और डीसी ब्रेकर में अलग-अलग कॉइल डिज़ाइन और आर्क शूट कॉन्फ़िगरेशन होते हैं। वे सार्वभौमिक रूप से विनिमेय नहीं हैं और उन्हें एप्लिकेशन के लिए विशेष रूप से रेट किया जाना चाहिए।
ए: हाइड्रोलिक-मैग्नेटिक ब्रेकर में ट्रिप पॉइंट पूरी तरह से लोड करंट द्वारा उत्पन्न चुंबकीय प्रवाह और द्रव डैशपॉट के यांत्रिक प्रतिरोध द्वारा निर्धारित होता है। न तो चुंबकीय क्षेत्र की ताकत और न ही सिलिकॉन द्रव की इंजीनियरी चिपचिपाहट में मानक परिवेश तापमान परिवर्तन से महत्वपूर्ण परिवर्तन होता है, जिससे लगातार प्रदर्शन सुनिश्चित होता है।
ए: कुंडल में उतार-चढ़ाव वाले चुंबकीय क्षेत्र उत्पन्न करने वाली प्रत्यावर्ती धारा के कारण हल्की सी गुंजन सामान्य हो सकती है। हालाँकि, अत्यधिक या तेज़ भनभनाहट अक्सर आसन्न यात्रा की स्थिति, ढीले आंतरिक आर्मेचर, या एक सर्किट का संकेत देती है जो खतरनाक रूप से अपनी अधिकतम अधिभार सीमा के करीब काम कर रहा है।
ए: तात्कालिक चुंबकीय यात्रा को सत्यापित करने के लिए विशेष प्राथमिक इंजेक्शन परीक्षण उपकरण की आवश्यकता होती है। यह उपकरण ब्रेकर के सटीक मिलीसेकंड प्रतिक्रिया समय को मापने के लिए उच्च-वर्तमान शॉर्ट-सर्किट गलती का सुरक्षित रूप से अनुकरण करता है। इसमें शामिल उच्च धाराओं के कारण, यह परीक्षण केवल योग्य विद्युत परीक्षण कर्मियों द्वारा ही किया जाना चाहिए।
