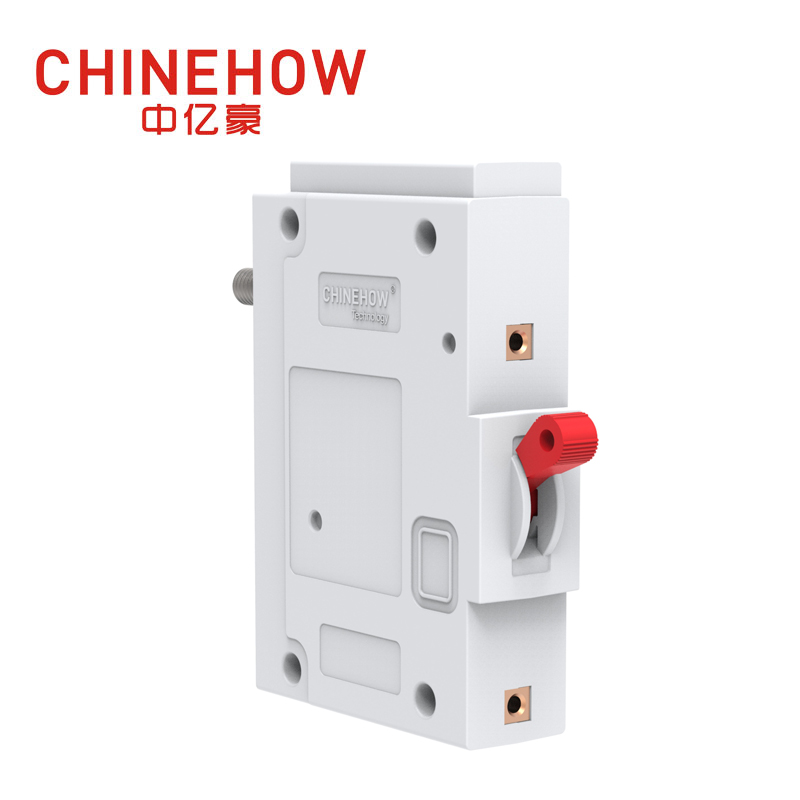

हाइड्रोलिक मैग्नेटिक बनाम थर्मल मैग्नेटिक सर्किट ब्रेकर: क्या अंतर है?

मिशन-महत्वपूर्ण विद्युत प्रणालियों में, उपद्रव ट्रिपिंग या विलंबित गलती प्रतिक्रियाओं की छिपी हुई लागत अक्सर सर्किट ब्रेकर के ऑपरेटिंग तंत्र और इसके परिनियोजन वातावरण के बीच एक बुनियादी बेमेल से उत्पन्न होती है। परिवेश के तापमान में उतार-चढ़ाव और जटिल लोड प्रोफाइल के लिए सटीक सर्किट सुरक्षा की आवश्यकता होती है। चरम या परिवर्तनशील वातावरण में मानक थर्मल तंत्र पर भरोसा करने से इंजीनियरों को जटिल व्युत्पन्न वक्रों की गणना करने के लिए मजबूर होना पड़ता है, जिससे समय से पहले ट्रिपिंग या विनाशकारी उपकरण विफलता का जोखिम होता है।

यह मार्गदर्शिका का तकनीकी मूल्यांकन प्रदान करती है हाइड्रोलिक चुंबकीय सर्किट ब्रेकर बनाम थर्मल चुंबकीय विकल्पों , सटीक विनिर्देश सुनिश्चित करने के लिए उनके संचालन सिद्धांतों, थर्मल तनाव के तहत प्रदर्शन और विशिष्ट अनुप्रयोग मानदंडों का विवरण देती है।

• तापमान प्रतिरक्षा: हाइड्रोलिक चुंबकीय सर्किट ब्रेकर परिवेश के तापमान में उतार-चढ़ाव से काफी हद तक अप्रभावित रहते हैं, जिससे थर्मल चुंबकीय ब्रेकरों के लिए आवश्यक तापमान घटाने की आवश्यकता समाप्त हो जाती है।

• ट्रिप गति और परिशुद्धता: थर्मल तंत्र मध्यम ओवरलोड (जैसे मोटर स्टार्टिंग) के लिए उपयुक्त विलंबित प्रतिक्रिया प्रदान करते हैं और निकट-चलने वाले ओवरलोड पर विश्वसनीय अंशांकन प्रदान करते हैं, जबकि हाइड्रोलिक चुंबकीय तंत्र दोषों पर तेजी से प्रतिक्रिया करते हैं और द्रव चिपचिपाहट के आधार पर अत्यधिक सटीक, अनुकूलन योग्य ट्रिप वक्र प्रदान करते हैं।

• रीसेट क्षमताएं: हाइड्रोलिक चुंबकीय ब्रेकर यात्रा के बाद तुरंत रीसेट करने की अनुमति देते हैं, जबकि थर्मल चुंबकीय ब्रेकर को द्विधातु पट्टी के लिए अनिवार्य शीतलन अवधि की आवश्यकता होती है।

• अनुप्रयोग संरेखण: चयन काफी हद तक पर्यावरणीय स्थिरता पर निर्भर करता है; थर्मल मैग्नेटिक जलवायु-नियंत्रित वातावरण के लिए लागत प्रभावी है, जबकि हाइड्रोलिक मैग्नेटिक बाहरी, समुद्री, डेटा सेंटर और उच्च-घनत्व पैनल अनुप्रयोगों के लिए आवश्यक है।

थर्मल मैग्नेटिक और हाइड्रोलिक मैग्नेटिक सर्किट ब्रेकर कैसे काम करते हैं

सर्किट ब्रेकर ओवरलोड और शॉर्ट सर्किट का पता लगाने के लिए विभिन्न तंत्रों का उपयोग करते हैं। थर्मल चुंबकीय ब्रेकर गर्मी और चुंबकीय बल पर निर्भर करते हैं , जबकि हाइड्रोलिक चुंबकीय ब्रेकर द्रव नियंत्रण के साथ चुंबकीय बल का उपयोग करते हैं । उनके कार्य सिद्धांतों को समझने से इंजीनियरों को विभिन्न अनुप्रयोगों के लिए सही सुरक्षा पद्धति का चयन करने में मदद मिलती है।

थर्मल मैग्नेटिक सर्किट ब्रेकर कैसे काम करते हैं

थर्मल चुंबकीय ब्रेकर दो सुरक्षा विधियों का उपयोग करते हैं:

• थर्मल सुरक्षा: एक बाईमेटल पट्टी दीर्घकालिक अधिभार का पता लगाती है।

• चुंबकीय सुरक्षा: एक विद्युत चुंबक अचानक शॉर्ट सर्किट पर प्रतिक्रिया करता है।

ओवरलोड के दौरान, करंट बायमेटल स्ट्रिप को गर्म कर देता है। क्योंकि दोनों धातुएं अलग-अलग दरों पर विस्तारित होती हैं, पट्टी झुकती है और नियंत्रित देरी के बाद यात्रा तंत्र को छोड़ देती है। यह मोटर स्टार्टअप जैसी अस्थायी वर्तमान वृद्धि के दौरान अनावश्यक यात्राओं को रोकता है।

शॉर्ट सर्किट के लिए, इलेक्ट्रोमैग्नेट एक मजबूत चुंबकीय बल बनाता है और ब्रेकर को तुरंत ट्रिप कर देता है। यह तेज़ प्रतिक्रिया उपकरण को गंभीर विद्युत दोषों से बचाने में मदद करती है।

प्रमुख विशेषताऐं:

• मानक अधिभार संरक्षण के लिए उपयुक्त

• मोटर स्टार्टअप के लिए विलंबित प्रतिक्रिया प्रदान करता है

• शॉर्ट सर्किट के दौरान तुरंत ट्रिप

• इनडोर विद्युत प्रणालियों में आम

हाइड्रोलिक चुंबकीय सर्किट ब्रेकर कैसे काम करते हैं

हाइड्रोलिक चुंबकीय ब्रेकर ट्रिपिंग को नियंत्रित करने के लिए एक चुंबकीय कुंडल, चलती कोर, स्प्रिंग और सिलिकॉन तरल पदार्थ का उपयोग करते हैं। थर्मल ब्रेकरों के विपरीत, वे आसपास के तापमान परिवर्तन से प्रभावित नहीं होते हैं।

सामान्य परिस्थितियों में, चुंबकीय बल कोर को हिलाने के लिए पर्याप्त मजबूत नहीं होता है, इसलिए सर्किट बंद रहता है। अधिभार के दौरान, बढ़ी हुई धारा एक मजबूत चुंबकीय क्षेत्र बनाती है। कोर सिलिकॉन द्रव के माध्यम से चलता है, और द्रव प्रतिरोध यात्रा विलंब को नियंत्रित करता है।

द्रव की चिपचिपाहट को बदलकर, निर्माता विभिन्न अनुप्रयोगों के लिए ट्रिप वक्र को समायोजित कर सकते हैं। तेज़ वक्र संवेदनशील इलेक्ट्रॉनिक्स की रक्षा करते हैं, जबकि धीमे वक्र उच्च स्टार्टअप धाराओं वाले उपकरणों को संभालते हैं।

शॉर्ट सर्किट के लिए, मजबूत चुंबकीय क्षेत्र द्रव विलंब को बायपास करता है और ब्रेकर को तुरंत ट्रिप कर देता है।

प्रमुख विशेषताऐं:

• अत्यधिक तापमान में स्थिर प्रदर्शन

• समायोज्य यात्रा विशेषताएँ

• विद्युत दोषों पर त्वरित प्रतिक्रिया

• समुद्री, बाहरी और उच्च घनत्व वाले उपकरणों के लिए उपयुक्त

त्वरित तुलना

हाइड्रोलिक मैग्नेटिक और थर्मल मैग्नेटिक ब्रेकर्स के बीच मुख्य अंतर

दो प्रौद्योगिकियों की तुलना करने के लिए विभिन्न परिचालन स्थितियों में महत्वपूर्ण प्रदर्शन मेट्रिक्स का मूल्यांकन करने की आवश्यकता होती है। ये मेट्रिक्स सिस्टम की विश्वसनीयता, सुरक्षा अनुपालन और परिचालन दक्षता को निर्धारित करते हैं। निम्नलिखित आयाम वास्तविक दुनिया की तैनाती में थर्मल और हाइड्रोलिक चुंबकीय तंत्र के बीच स्पष्ट विरोधाभासों को उजागर करते हैं।

तापमान सर्किट ब्रेकर के प्रदर्शन को कैसे प्रभावित करता है

ताप तापीय चुंबकीय ब्रेकरों पर गहरा प्रभाव डालता है। उच्च परिवेश का तापमान वास्तविक यात्रा बिंदु को कम कर देता है। यदि कोई घेरा 50°C तक पहुँच जाता है, तो 25°C पर 20A के लिए रेट किया गया ब्रेकर 16A पर ट्रिप हो सकता है। यह घटना सामान्य संचालन के दौरान लगातार परेशानी का कारण बनती है, विशेष रूप से घने पैक वाले नियंत्रण पैनलों या सीधे सूर्य की रोशनी के संपर्क में आने वाले बाहरी बाड़ों में। इसके विपरीत, ठंडा तापमान यात्रा बिंदु को बढ़ा देता है। ठंडे वातावरण में एक ब्रेकर तब तक ट्रिप नहीं कर सकता जब तक कि करंट खतरनाक स्तर तक नहीं पहुंच जाता, जिसके परिणामस्वरूप सुरक्षा में देरी होती है और संभावित तार इन्सुलेशन क्षति होती है।

इंजीनियरों को गैर-मानक वातावरण में थर्मल ब्रेकरों के लिए सटीक तापमान व्युत्पन्न गणना करनी चाहिए। निर्माता जटिल व्युत्पन्न वक्र प्रदान करते हैं। सिस्टम डिजाइनरों को इन चार्टों से परामर्श लेना चाहिए, बाड़े के अंदर अपेक्षित परिवेश तापमान की गणना करनी चाहिए, और तदनुसार ब्रेकर को बड़ा करना चाहिए। यह प्रक्रिया पैनल डिज़ाइन को जटिल बनाती है, आवश्यक वायर गेज को बढ़ाती है, और विनिर्देश त्रुटियों का एक उच्च जोखिम पेश करती है।

एक हाइड्रोलिक चुंबकीय सर्किट ब्रेकर गर्मी के बजाय वर्तमान-प्रेरित चुंबकीय प्रवाह पर निर्भर करता है। यह -40°C से +85°C तक स्थिर, सटीक यात्रा बिंदु बनाए रखता है। ट्रिपिंग चुंबकीय क्षेत्र उत्पन्न करने के लिए आवश्यक धारा आसपास के हवा के तापमान की परवाह किए बिना स्थिर रहती है। डैशपॉट के अंदर विशेष सिलिकॉन तरल पदार्थ को इस विस्तृत तापमान सीमा में लगातार चिपचिपाहट बनाए रखने के लिए इंजीनियर किया गया है। यह विशेषता सर्किट सुरक्षा में लाभ प्रदान करती है जिसकी तुलना चरम जलवायु में थर्मल समकक्षों से नहीं की जा सकती है। इंजीनियर व्युत्पन्न चार्ट या ओवरसाइज़िंग कंडक्टरों से परामर्श किए बिना आवश्यक सटीक एम्परेज निर्दिष्ट कर सकते हैं।

ट्रिप कर्व्स और रिस्पांस टाइम्स

थर्मल मैग्नेटिक ब्रेकर बाईमेटल स्ट्रिप के ताप व्यवहार के आधार पर निश्चित ट्रिप वक्र का उपयोग करते हैं। उनके प्रतिक्रिया समय को आसानी से समायोजित नहीं किया जा सकता है, जो विशेष भार के लिए लचीलेपन को सीमित कर सकता है। हाइड्रोलिक चुंबकीय ब्रेकर द्रव चिपचिपापन और स्प्रिंग सेटिंग्स को समायोजित करके अधिक नियंत्रण की अनुमति देते हैं। वे संवेदनशील इलेक्ट्रॉनिक्स या उच्च स्टार्टअप धाराओं वाले उपकरण जैसे विभिन्न अनुप्रयोगों से मेल खाने के लिए तेज़, मध्यम या धीमी यात्रा प्रतिक्रियाएँ प्रदान कर सकते हैं।

समय और यात्रा के बाद के व्यवहार को रीसेट करें

ओवरलोड ट्रिप के बाद थर्मल ब्रेकरों को ठंडा करने के समय की आवश्यकता होती है क्योंकि बाईमेटल पट्टी गर्म और विकृत रहती है। इससे बिजली बहाली में देरी होती है और डाउनटाइम बढ़ जाता है। हाइड्रोलिक चुंबकीय ब्रेकर गर्मी पर निर्भर नहीं होते हैं, इसलिए दोष दूर होने के तुरंत बाद वे रीसेट हो सकते हैं। इससे पुनर्प्राप्ति समय कम हो जाता है और महत्वपूर्ण प्रणालियों को तेजी से संचालन में लौटने में मदद मिलती है।

अपने एप्लिकेशन के लिए सही सर्किट ब्रेकर कैसे चुनें

सही ब्रेकर का चयन करने के लिए विशिष्ट उद्योग अनुप्रयोगों के लिए प्रौद्योगिकी की मैपिंग की आवश्यकता होती है। पर्यावरणीय मांगें और परिचालन भार विशेषताएँ इष्टतम विकल्प निर्धारित करती हैं। ब्रेकर प्रकार का गलत उपयोग प्रदर्शन समस्याओं की गारंटी देता है, रखरखाव कॉल बढ़ाता है, और सुरक्षा से समझौता करता है।

जहां हाइड्रोलिक मैग्नेटिक सर्किट ब्रेकर का उपयोग किया जाता है

कठोर वातावरण मजबूत घटकों की मांग करता है। समुद्री अनुप्रयोग, रेलवे ट्रैक्शन सिस्टम और बाहरी दूरसंचार बाड़ों में अत्यधिक तापमान में उतार-चढ़ाव का अनुभव होता है। एक जहाज के इंजन कक्ष का तापमान 60°C से अधिक हो सकता है, जबकि एक बाहरी टेलीकॉम बॉक्स को -30°C सर्दियों का सामना करना पड़ सकता है। इन स्थितियों के लिए पर्यावरणीय रूप से प्रतिरक्षा घटकों की आवश्यकता होती है। हाइड्रोलिक चुंबकीय ब्रेकर इन गंभीर जलवायु विविधताओं की परवाह किए बिना लगातार सुरक्षा की गारंटी देते हैं, यह सुनिश्चित करते हुए कि नेविगेशन सिस्टम या संचार सरणियाँ संचालित रहती हैं।

उच्च-घनत्व पैनल एक और महत्वपूर्ण अनुप्रयोग प्रस्तुत करते हैं। डेटा सेंटर पावर डिस्ट्रीब्यूशन यूनिट (पीडीयू) और सर्वर रैक कई ब्रेकरों को तंग जगहों में पैक करते हैं। सर्वर भारी मात्रा में स्थानीयकृत ऊष्मा उत्पन्न करते हैं। इस परिवेशीय गर्मी के कारण मानक थर्मल ब्रेकर समय से पहले ट्रिप हो जाएंगे, जिससे महत्वपूर्ण सर्वर ऑफ़लाइन हो जाएंगे और बड़े पैमाने पर डेटा व्यवधान पैदा होगा। हाइड्रोलिक चुंबकीय ब्रेकर इस परिवेशी गर्मी को नजरअंदाज करते हैं, जिससे डेटा सेंटर के बुनियादी ढांचे को निर्बाध बिजली मिलती है।

इस तकनीक से मोबाइल और जेनरेटर उपकरण को भी फायदा होता है। आर्कटिक परिस्थितियों से रेगिस्तानी वातावरण की ओर बढ़ते हुए, पोर्टेबल जनरेटर विश्व स्तर पर तैनात होते हैं। उपकरण निर्माता परिचालन माहौल की भविष्यवाणी नहीं कर सकते। हाइड्रोलिक चुंबकीय ब्रेकरों को निर्दिष्ट करना यह सुनिश्चित करता है कि जनरेटर अपनी भौगोलिक तैनाती की परवाह किए बिना लगातार, रेटेड बिजली उत्पादन प्रदान करता है, जिससे ऑपरेटरों को मौसम के आधार पर ब्रेकरों को स्वैप करने की आवश्यकता नहीं होती है।

जहां थर्मल मैग्नेटिक सर्किट ब्रेकर का उपयोग किया जाता है

मानक वाणिज्यिक और आवासीय अनुप्रयोग थर्मल चुंबकीय ब्रेकरों के लिए प्राथमिक डोमेन बने हुए हैं। एचवीएसी सिस्टम, लाइटिंग पैनल और इनडोर वितरण बोर्ड आमतौर पर जलवायु-नियंत्रित वातावरण में काम करते हैं। परिवेश का तापमान अपेक्षाकृत स्थिर रहता है, आमतौर पर 20°C और 25°C के बीच। इन परिदृश्यों में, थर्मल ब्रेकरों की तापमान संवेदनशीलता कोई महत्वपूर्ण परिचालन जोखिम पैदा नहीं करती है, और वे मानक तारों के लिए पर्याप्त सुरक्षा प्रदान करते हैं।

मोटर लोड थर्मल तंत्र के लिए एक आदर्श अनुप्रयोग का प्रतिनिधित्व करते हैं। स्टार्टअप के दौरान इलेक्ट्रिक मोटरें महत्वपूर्ण इनरश करंट खींचती हैं, जो अक्सर उनके चलने वाले करंट से छह से आठ गुना अधिक होता है। निरंतर संचालन के दौरान वे धीरे-धीरे गर्म भी हो जाते हैं। बाईमेटेलिक स्ट्रिप की प्राकृतिक थर्मल मेमोरी संरक्षित मोटर की हीटिंग विशेषताओं के साथ पूरी तरह से संरेखित होती है। ब्रेकर निकट-चल रहे ओवरलोड पर बेहतर अंशांकन प्रदान करता है, स्टार्टअप के दौरान उपद्रव यात्राओं को रोकता है जबकि निरंतर, हानिकारक ओवरलोड के खिलाफ विश्वसनीय सुरक्षा प्रदान करता है जो मोटर वाइंडिंग को पिघला सकता है।

निष्कर्ष

हाइड्रोलिक मैग्नेटिक सर्किट ब्रेकर और थर्मल मैग्नेटिक सर्किट ब्रेकर के बीच का चुनाव मूल रूप से पर्यावरणीय प्रतिरक्षा और अनुप्रयोग उपयुक्तता के बीच का एक विकल्प है। यांत्रिक अंतरों को समझने से यह सुनिश्चित होता है कि आप विशिष्ट परिचालन वातावरण के लिए सही तकनीक तैनात करते हैं, जिससे महंगे डाउनटाइम और उपकरण क्षति को रोका जा सकता है।

यदि एप्लिकेशन में अत्यधिक तापमान भिन्नता, उच्च-घनत्व ताप उत्पादन शामिल है, या तत्काल रीसेट क्षमताओं की आवश्यकता है, तो हाइड्रोलिक चुंबकीय सर्किट ब्रेकर निर्दिष्ट करें। उनकी सटीकता और तापमान प्रतिरोधक क्षमता महत्वपूर्ण बुनियादी ढांचे में उनके उपयोग को उचित ठहराती है। यदि पर्यावरण जलवायु-नियंत्रित है और इसमें लगभग चलने वाली मोटर ओवरलोड शामिल है, तो थर्मल चुंबकीय ब्रेकर विश्वसनीय उद्योग मानक बने रहते हैं।

इष्टतम सिस्टम सुरक्षा सुनिश्चित करने के लिए, इन कार्रवाई योग्य चरणों का पालन करें:

• पैनल डिज़ाइन को अंतिम रूप देने से पहले अपने इच्छित ऑपरेटिंग वातावरण के लिए विशिष्ट ट्रिप कर्व्स और व्युत्पन्न चार्ट की समीक्षा करें।

• छिपे हुए थर्मल जोखिमों की पहचान करने के लिए पीक लोड स्थितियों के तहत संभावित बाड़े की गर्मी वृद्धि की गणना करें।

• उचित विलंब वक्र का चयन करने के लिए अपने कनेक्टेड उपकरण के इनरश वर्तमान प्रोफाइल का विश्लेषण करें।

• वास्तविक दुनिया परिनियोजन डेटा के विरुद्ध अपने चयन को मान्य करने के लिए एक विशेष ब्रेकर निर्माता से परामर्श लें।

उपवास

प्रश्न: हाइड्रोलिक चुंबकीय सर्किट ब्रेकर का मुख्य लाभ क्या है?

ए: प्राथमिक लाभ परिवेश के तापमान परिवर्तन के प्रति इसकी प्रतिरोधक क्षमता है। यह अपने पूर्ण रेटेड करंट को ले जाएगा और अपने निर्दिष्ट फॉल्ट करंट पर यात्रा करेगा, भले ही यह ठंडे बाहरी वातावरण में हो या गर्म, उच्च घनत्व वाले उपकरण रैक में हो।

प्रश्न: क्या थर्मल मैग्नेटिक सर्किट ब्रेकरों को तापमान कम करने की आवश्यकता होती है?

उत्तर: हाँ. क्योंकि वे ट्रिप करने के लिए गर्मी पर निर्भर होते हैं, थर्मल मैग्नेटिक ब्रेकर को उसके कैलिब्रेटेड बेसलाइन (आमतौर पर 25 डिग्री सेल्सियस या 40 डिग्री सेल्सियस) से अधिक गर्म वातावरण में संचालित करने के लिए उपद्रव ट्रिपिंग को रोकने के लिए ब्रेकर की क्षमता के सटीक व्युत्पन्न की आवश्यकता होती है।

प्रश्न: क्या आप थर्मल मैग्नेटिक सर्किट ब्रेकर को तुरंत रीसेट कर सकते हैं?

उ: नहीं। एक यात्रा के बाद, थर्मल मैग्नेटिक ब्रेकर के अंदर की द्विधात्विक पट्टी को भौतिक रूप से ठंडा होना चाहिए और तंत्र द्वारा कुंडी लगाने और रीसेट की अनुमति देने से पहले अपने मूल आकार में वापस आना चाहिए। हालाँकि, हाइड्रोलिक चुंबकीय ब्रेकर तुरंत रीसेट करने की अनुमति देते हैं।

प्रश्न: क्या हाइड्रोलिक चुंबकीय सर्किट ब्रेकर थर्मल चुंबकीय ब्रेकर से तेज़ हैं?

उत्तर: हाँ, मध्यम अधिभार के लिए। एक हाइड्रोलिक चुंबकीय सर्किट ब्रेकर आमतौर पर कम से मध्यम दोषों पर तेजी से प्रतिक्रिया करता है, जबकि थर्मल चुंबकीय ब्रेकर जानबूझकर गर्म होने और ट्रिप होने में अधिक समय लेते हैं। गंभीर शॉर्ट सर्किट के लिए, दोनों एक तात्कालिक चुंबकीय तंत्र का उपयोग करते हैं।

प्रश्न: डेटा केंद्रों में हाइड्रोलिक चुंबकीय ब्रेकर का उपयोग क्यों किया जाता है?

ए: डेटा सेंटर बिजली वितरण इकाइयां (पीडीयू) महत्वपूर्ण स्थानीयकृत गर्मी उत्पन्न करती हैं। हाइड्रोलिक चुंबकीय ब्रेकर इस परिवेशी गर्मी के कारण होने वाली परेशानी ट्रिपिंग को रोकते हैं, महत्वपूर्ण सर्वरों को निर्बाध बिजली सुनिश्चित करते हैं और अधिकतम अपटाइम बनाए रखते हैं।

प्रश्न: क्या हाइड्रोलिक चुंबकीय सर्किट ब्रेकर कठोर वातावरण के लिए बेहतर हैं?

उत्तर: हाँ. वे तरल पदार्थ से भरे डैशपॉट और मजबूत सोलनॉइड जैसे सटीक घटकों का उपयोग करते हैं जो अत्यधिक थर्मल साइक्लिंग के तहत खराब नहीं होते हैं। यह उन्हें समुद्री, रेलवे और बाहरी दूरसंचार अनुप्रयोगों के लिए अत्यधिक विश्वसनीय बनाता है जहां पर्यावरण की स्थिति में भारी उतार-चढ़ाव होता है।
