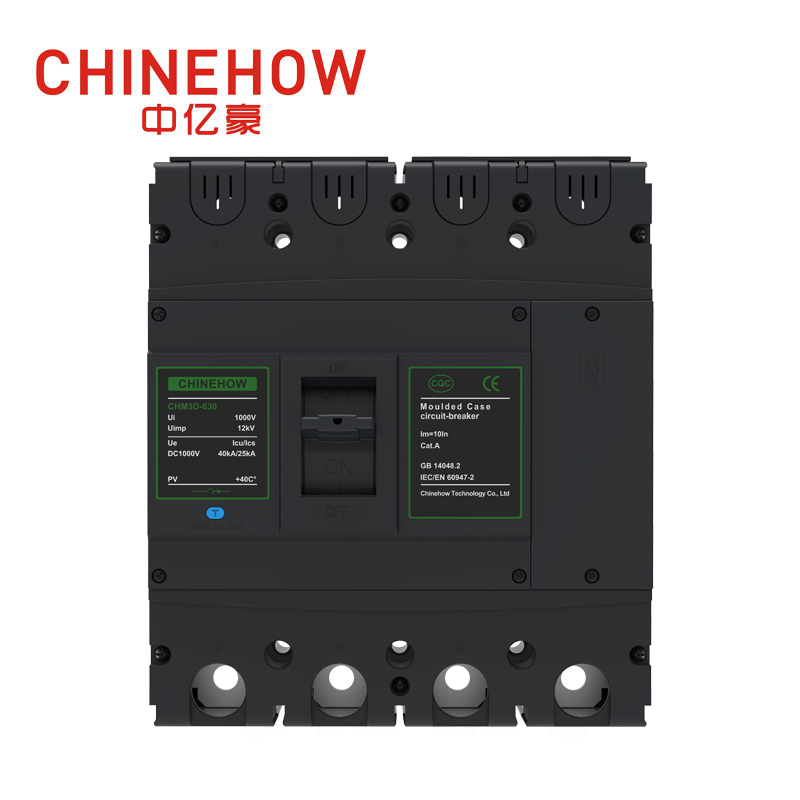

मोल्डेड केस सर्किट ब्रेकर कैसे चुनें: रेटिंग, ट्रिप सेटिंग्स और एप्लिकेशन

विद्युत प्रणाली सुरक्षा पूर्ण परिशुद्धता की मांग करती है। गलत सर्किट ब्रेकर निर्दिष्ट करने से विनाशकारी उपकरण विफलता, गंभीर सुरक्षा खतरे और महंगा सुविधा डाउनटाइम होता है। वितरण पैनल डिजाइन करते समय इंजीनियरों और खरीद टीमों को एक जटिल चुनौती का सामना करना पड़ता है। आपको सटीक समन्वय, उच्च व्यवधान क्षमता, पर्यावरणीय लचीलापन और आधुनिक सुविधा एकीकरण के साथ अग्रिम डिजाइन आवश्यकताओं को संतुलित करना होगा। विद्युत संबंधी दोष गलत आकलन को माफ नहीं करते। एक ब्रेकर जो गलती को तुरंत दूर करने में विफल रहता है वह पूरे डाउनस्ट्रीम नेटवर्क से समझौता कर लेता है।

यह मार्गदर्शिका मोल्डेड केस सर्किट ब्रेकर के चयन के लिए एक तकनीकी मूल्यांकन रूपरेखा प्रदान करती है । हम मूलभूत रेटिंग, ट्रिप यूनिट प्रौद्योगिकियों, भौतिक कॉन्फ़िगरेशन और एप्लिकेशन-विशिष्ट बाधाओं का पता लगाएंगे। इन मापदंडों को समझकर, आप एक वितरण प्रणाली का निर्माण कर सकते हैं जो सुरक्षा को प्राथमिकता देती है, नियामक अनुपालन सुनिश्चित करती है, और मांग वाली परिस्थितियों में निरंतर बिजली बनाए रखती है।

• इंटरप्टिंग क्षमता गैर-परक्राम्य है: एमसीसीबी का चयन करने के लिए ब्रेकर की शॉर्ट-सर्किट इंटरप्टिंग रेटिंग (आईसीयू/आईसीएस) को इंस्टॉलेशन के बिंदु पर अधिकतम उपलब्ध फॉल्ट करंट से मिलान करना आवश्यक है।

• ट्रिप यूनिट चयन सटीक ड्राइव करता है: थर्मल-चुंबकीय इकाइयां मानक भार के लिए लागत प्रभावी, विश्वसनीय सुरक्षा प्रदान करती हैं, जबकि इलेक्ट्रॉनिक ट्रिप इकाइयां जटिल समन्वय के लिए आवश्यक दानेदार एलएसआई/एलएसआईजी समायोजन और संचार प्रोटोकॉल प्रदान करती हैं।

• एप्लिकेशन कॉन्फ़िगरेशन निर्धारित करता है: उच्च दक्षता वाले मोटर, जनरेटर, या डीसी सिस्टम जैसे विशिष्ट भारों को बिना किसी परेशानी के ट्रिपिंग के अद्वितीय दोष विशेषताओं को संभालने के लिए विशिष्ट ट्रिप वक्र और आर्क-बुझाने वाले डिज़ाइन की आवश्यकता होती है।

• अनुपालन सुरक्षा सुनिश्चित करता है: नियामक अनुपालन और दायित्व शमन के लिए क्षेत्रीय और एप्लिकेशन मानकों (उदाहरण के लिए, यूएल 489, आईईसी 60947-2) के खिलाफ सत्यापन अनिवार्य है।

चयन से पहले अपनी एमसीसीबी आवश्यकताओं को कैसे परिभाषित करें

वोल्टेज और आवृत्ति एमसीसीबी चयन को कैसे प्रभावित करते हैं

वोल्टेज और आवृत्ति सीधे एमसीसीबी प्रदर्शन और चयन को प्रभावित करते हैं। एसी और डीसी सिस्टम को अलग-अलग डिज़ाइन की आवश्यकता होती है क्योंकि डीसी आर्क को बुझाना कठिन होता है। इंजीनियरों को ऑपरेटिंग आवृत्ति पर भी विचार करना चाहिए, क्योंकि 50 हर्ट्ज या 60 हर्ट्ज के लिए डिज़ाइन किए गए मानक ब्रेकर उच्च आवृत्ति प्रणालियों में सही ढंग से काम नहीं कर सकते हैं। सही वोल्टेज और आवृत्ति रेटिंग का चयन विश्वसनीय सुरक्षा और सुरक्षित संचालन सुनिश्चित करता है।

आवश्यक शॉर्ट सर्किट रेटिंग की गणना कैसे करें

एमसीसीबी इंटरप्टिंग रेटिंग को विद्युत प्रणाली में उपलब्ध अधिकतम फॉल्ट करंट से मेल खाना चाहिए। शॉर्ट-सर्किट अध्ययन ट्रांसफार्मर आउटपुट, उपयोगिता शक्ति और मोटर योगदान जैसे कारकों पर विचार करके आवश्यक ब्रेकिंग क्षमता निर्धारित करने में मदद करता है। अपर्याप्त दोष रेटिंग वाला ब्रेकर चुनने से शॉर्ट सर्किट के दौरान गंभीर उपकरण क्षति और सुरक्षा जोखिम हो सकते हैं।

पर्यावरण और स्थापना स्थान एमसीसीबी प्रदर्शन को कैसे प्रभावित करते हैं

ऑपरेटिंग वातावरण ब्रेकर के प्रदर्शन को बहुत अधिक प्रभावित करता है। परिवेश का तापमान सीधे तापीय-चुंबकीय इकाइयों की ट्रिपिंग सीमा को प्रभावित करता है। अधिकांश मानक ब्रेकरों को 40°C (104°F) पर संचालन के लिए कैलिब्रेट किया जाता है। इन ब्रेकरों को उच्च तापमान वाले वातावरण, जैसे बिना हवादार बाहरी बाड़ों या औद्योगिक बॉयलर रूम में स्थापित करने के लिए सख्त व्युत्पन्न की आवश्यकता होती है। यदि आप परिवेशीय ताप का ध्यान नहीं रखते हैं तो ब्रेकर अपनी नेमप्लेट रेटिंग से कम करंट पर ट्रिप करेगा।

ऊँचाई ढांकता हुआ शक्ति को भी प्रभावित करती है। 2,000 मीटर (6,600 फीट) से ऊपर, हवा पतली हो जाती है, जिससे इसके इन्सुलेशन गुण और शीतलन क्षमता कम हो जाती है। उच्च ऊंचाई पर स्थापित ब्रेकरों को इन्सुलेशन टूटने और ओवरहीटिंग को रोकने के लिए वोल्टेज और करंट दोनों की आवश्यकता होती है। पैनलबोर्ड फ़ुटप्रिंट आपके द्वारा निर्दिष्ट भौतिक फ़्रेम आकार को निर्देशित करता है। उच्च-घनत्व वाले स्विचबोर्ड व्यवधान क्षमता का त्याग किए बिना कॉम्पैक्ट ब्रेकर डिज़ाइन की मांग करते हैं।

एमसीसीबी चुनने से पहले जाँचने योग्य मुख्य रेटिंग

फ़्रेम आकार बनाम सतत वर्तमान रेटिंग (इंच)

उचित विनिर्देशन के लिए फ़्रेम आकार और निरंतर वर्तमान रेटिंग के बीच अंतर को समझना आवश्यक है। फ़्रेम का आकार अधिकतम निरंतर धारा का प्रतिनिधित्व करता है जिसे भौतिक ब्रेकर असेंबली सुरक्षित रूप से संभाल सकती है। यह बाहरी आयाम, टर्मिनल आकार और आंतरिक यांत्रिक मजबूती को निर्धारित करता है। सामान्य फ़्रेम आकार में 100A, 250A, 400A और 1000A शामिल हैं।

निरंतर चालू रेटिंग (इन), जिसे अक्सर "ट्रिप रेटिंग" कहा जाता है, वह विशिष्ट धारा है जिसे ब्रेकर बिना ट्रिपिंग के लगातार ले जाएगा। आप 250A फ्रेम के अंदर 150A ट्रिप यूनिट स्थापित कर सकते हैं। यह मॉड्यूलरिटी संपूर्ण भौतिक ब्रेकर को बदले बिना भविष्य में लोड विस्तार की अनुमति देती है।

राष्ट्रीय विद्युत संहिता (एनईसी) दिशानिर्देशों के तहत, मानक ब्रेकरों को तीन घंटे या उससे अधिक समय तक चलने वाले भार के लिए उनकी निरंतर वर्तमान रेटिंग का केवल 80% ले जाने के लिए रेट किया गया है। यदि आपके पास 80ए का निरंतर लोड है, तो आपको 100ए मानक ब्रेकर निर्दिष्ट करना होगा। आप 100%-रेटेड ब्रेकर भी प्राप्त कर सकते हैं। इन्हें गर्मी को सुरक्षित रूप से नष्ट करने के लिए विशिष्ट बाड़े की मात्रा और विशेष 90 डिग्री सेल्सियस तार इन्सुलेशन की आवश्यकता होती है, जिससे आप ब्रेकर रेटिंग को निरंतर लोड से सटीक रूप से मेल कर सकते हैं।

एमसीसीबी ब्रेकिंग क्षमता को समझना: आईसीयू बनाम आईसीएस

व्यवधान क्षमता ब्रेकर की गलती को सुरक्षित रूप से बुझाने की क्षमता को परिभाषित करती है। IEC 60947-2 मानक इसे दो मेट्रिक्स में अलग करता है: आईसीयू और आईसीएस।

अल्टीमेट शॉर्ट-सर्किट ब्रेकिंग कैपेसिटी (आईसीयू) पूर्ण अधिकतम फॉल्ट करंट है जिसे ब्रेकर कम से कम एक बार सुरक्षित रूप से बाधित कर सकता है। आईसीयू-स्तर की खराबी को दूर करने के बाद, ब्रेकर को आंतरिक क्षति हो सकती है और यह निरंतर सेवा के लिए उपयोग करने योग्य नहीं हो सकता है। यह विनाशकारी विफलता को रोकता है लेकिन इस प्रक्रिया में स्वयं का बलिदान देता है।

सर्विस शॉर्ट-सर्किट ब्रेकिंग कैपेसिटी (आईसीएस) वह फॉल्ट करंट है जिसे ब्रेकर बाधित कर सकता है और फिर भी पूरी तरह चालू रह सकता है। इसे आईसीयू के प्रतिशत के रूप में व्यक्त किया जाता है (उदाहरण के लिए, 50%, 75%, या 100%)। डेटा सेंटर, अस्पतालों और निरंतर विनिर्माण संयंत्रों जैसी मिशन-महत्वपूर्ण सुविधाओं के लिए उच्च आईसीएस रेटिंग को प्राथमिकता देना आवश्यक है। 100% आईसीयू के बराबर आईसीएस वाला एक ब्रेकर गंभीर खराबी के बाद बिजली की त्वरित बहाली की गारंटी देता है, जिससे सुविधा डाउनटाइम कम हो जाता है।

आईसीडब्ल्यू विद्युत प्रणाली चयनात्मकता में कैसे सुधार करता है

Icw (शॉर्ट-टाइम अंडरस्टैंड करंट) दिखाता है कि एक ब्रेकर ट्रिपिंग के बिना थोड़े समय के लिए कितना शॉर्ट-सर्किट करंट सुरक्षित रूप से झेल सकता है। उच्च Icw रेटिंग अपस्ट्रीम ब्रेकरों को संचालन में देरी करने की अनुमति देती है जबकि डाउनस्ट्रीम ब्रेकर पहले खराबी को दूर करते हैं। यह पूरी सुविधा को बंद करने के बजाय प्रभावित सर्किट में बिजली कटौती को सीमित करके सिस्टम चयनात्मकता में सुधार करता है।

करंट-लिमिटिंग एमसीसीबी फॉल्ट क्षति को कैसे कम करते हैं

करंट-सीमित एमसीसीबी अपने अधिकतम स्तर तक पहुंचने से पहले उच्च गलती धाराओं को तुरंत बाधित कर देते हैं। चरम धारा और दोष ऊर्जा को कम करके, वे केबल, विद्युत उपकरण और वितरण प्रणालियों को होने वाले नुकसान को कम करते हैं। ये ब्रेकर विशेष रूप से उच्च क्षमता वाले विद्युत नेटवर्क में उपयोगी होते हैं जहां तेज गलती से सुरक्षा महत्वपूर्ण है।

थर्मल मैग्नेटिक बनाम इलेक्ट्रॉनिक ट्रिप इकाइयाँ: किसे चुनें?

थर्मल मैग्नेटिक ट्रिप इकाइयाँ कैसे काम करती हैं

थर्मल-मैग्नेटिक ट्रिप इकाइयाँ दोहरी-क्रिया सुरक्षा प्रदान करने के लिए पारंपरिक इलेक्ट्रोमैकेनिकल घटकों का उपयोग करती हैं। थर्मल घटक में एक द्विधातु पट्टी होती है। जैसे ही ब्रेकर से करंट प्रवाहित होता है, यह गर्मी उत्पन्न करता है। निरंतर अधिभार के दौरान, गर्मी के कारण द्विधातु पट्टी एक पूर्वानुमानित दर पर झुक जाती है। एक बार जब यह काफी दूर तक विक्षेपित हो जाता है, तो यह यात्रा तंत्र को खोल देता है। यह व्युत्क्रम-समय सुरक्षा प्रदान करता है: अधिभार जितना अधिक होगा, पट्टी उतनी ही तेजी से झुकती है और ब्रेकर से टकराती है।

चुंबकीय घटक एक विद्युत चुंबक का उपयोग करता है। बड़े पैमाने पर शॉर्ट सर्किट के दौरान, अत्यधिक करंट स्पाइक एक शक्तिशाली चुंबकीय क्षेत्र उत्पन्न करता है जो तुरंत आर्मेचर को खींचता है, गर्मी बढ़ने का इंतजार किए बिना ब्रेकर को ट्रिप कर देता है।

ये इकाइयाँ मानक वितरण पैनलों, प्रतिरोधक प्रकाश भार और लागत-संवेदनशील परियोजनाओं के लिए अच्छी तरह से काम करती हैं जहाँ उन्नत समन्वय की आवश्यकता नहीं होती है। उनमें सटीक समायोजन क्षमता का अभाव है, और उनकी थर्मल प्रतिक्रिया परिवेश के तापमान भिन्नता के प्रति अत्यधिक संवेदनशील है, जिसके लिए गर्म वातावरण में सावधानीपूर्वक विचलन की आवश्यकता होती है।

कैसे इलेक्ट्रॉनिक ट्रिप इकाइयाँ सुरक्षा नियंत्रण में सुधार करती हैं

इलेक्ट्रॉनिक ट्रिप इकाइयाँ आंतरिक वर्तमान ट्रांसफार्मर (सीटी) और माइक्रोप्रोसेसरों के पक्ष में द्विधात्विक स्ट्रिप्स को छोड़ देती हैं। सीटी लगातार ब्रेकर के माध्यम से बहने वाले वास्तविक आरएमएस करंट को मापते हैं। माइक्रोप्रोसेसर इन वास्तविक समय मापों की तुलना प्रोग्राम किए गए मापदंडों से करता है और यदि सीमा पार हो जाती है तो इलेक्ट्रॉनिक रूप से ट्रिप कमांड निष्पादित करता है।

यह तकनीक समायोज्य एलएसआई और एलएसआईजी कॉन्फ़िगरेशन के माध्यम से अद्वितीय परिशुद्धता प्रदान करती है:

• लंबे समय तक (एल): निरंतर ओवरलोड से बचाता है। आप वर्तमान पिकअप स्तर और समय विलंब दोनों को समायोजित कर सकते हैं, जिससे केबल की क्षमता का सटीक मिलान हो सके।

• लघु-समय (एस): कम-परिमाण वाले दोषों से बचाता है। समायोज्य समय विलंब डाउनस्ट्रीम ब्रेकरों को पहले दोषों को साफ़ करने की अनुमति देता है, जिससे सही चयनात्मक समन्वय सुनिश्चित होता है।

• तात्कालिक (I): जानबूझकर देरी किए बिना तुरंत ट्रिपिंग करके बड़े पैमाने पर शॉर्ट सर्किट से बचाता है।

• ग्राउंड फॉल्ट (जी): जमीन पर निम्न-स्तरीय रिसाव धाराओं का पता लगाता है, उपकरण क्षति को रोकता है और आग के जोखिम को कम करता है।

आधुनिक इलेक्ट्रॉनिक ट्रिप इकाइयों में उन्नत संचार प्रोटोकॉल भी शामिल हैं। वे मॉडबस, प्रोफिबस या ईथरनेट के माध्यम से बिल्डिंग मैनेजमेंट सिस्टम (बीएमएस) और एससीएडीए नेटवर्क के साथ सहजता से एकीकृत होते हैं। यह कनेक्टिविटी सुविधा प्रबंधकों को वास्तविक समय में ऊर्जा खपत की निगरानी करने, अधिकतम मांग को ट्रैक करने और पूर्वानुमानित रखरखाव अलर्ट प्राप्त करने की अनुमति देती है। सटीक चयनात्मक समन्वय, मीटरिंग क्षमताओं और दूरस्थ सुविधा प्रबंधन की आवश्यकता वाले जटिल वितरण प्रणालियों के लिए इलेक्ट्रॉनिक इकाइयाँ निश्चित विकल्प हैं।

विभिन्न अनुप्रयोगों के लिए एमसीसीबी का चयन करना

स्टार्टअप करंट से मोटर्स को कैसे बचाएं

इलेक्ट्रिक मोटरें सर्किट सुरक्षा के लिए एक अनूठी चुनौती पेश करती हैं। जब एक एसी मोटर चालू होती है, तो यह यांत्रिक जड़ता को दूर करने और एक चुंबकीय क्षेत्र स्थापित करने के लिए एक विशाल इनरश करंट खींचती है। यह शुरुआती करंट कई सेकंड तक मोटर की फुल लोड एम्प (एफएलए) रेटिंग से छह से दस गुना तक आसानी से पहुंच सकता है।

एक मानक थर्मल-चुंबकीय ब्रेकर अक्सर इस सामान्य आक्रमण को शॉर्ट सर्किट के रूप में व्याख्या करेगा, जिसके परिणामस्वरूप हर बार जब आप उपकरण शुरू करते हैं तो उपद्रव ट्रिपिंग होता है। इसे हल करने के लिए, आपको मोटर सर्किट प्रोटेक्टर्स (एमसीपी) या अत्यधिक समायोज्य चुंबकीय ट्रिप सेटिंग्स से सुसज्जित मोटर के लॉक-रोटर करंट के ऊपर तात्कालिक चुंबकीय पिकअप थ्रेशोल्ड को बढ़ाकर, ब्रेकर स्टार्टअप स्पाइक को नजरअंदाज कर देता है, जबकि मोटर चलने की गति तक पहुंचने के बाद भी मजबूत शॉर्ट-सर्किट सुरक्षा प्रदान करता है। मोल्डेड केस सर्किट ब्रेकर निर्दिष्ट करना होगा।

जेनरेटर सिस्टम के लिए एमसीसीबी का चयन कैसे करें

जनरेटर की सुरक्षा के लिए उपयोगिता बिजली फ़ीड की सुरक्षा की तुलना में एक अलग दृष्टिकोण की आवश्यकता होती है। यूटिलिटी ग्रिड बड़े पैमाने पर फॉल्ट करंट पहुंचा सकते हैं। जेनरेटर में उच्च आंतरिक प्रतिबाधा होती है। शॉर्ट सर्किट के दौरान, जनरेटर का फॉल्ट करंट तेजी से कम हो जाता है, जो अक्सर कुछ चक्रों के भीतर उसके रेटेड आउटपुट से केवल दो या तीन गुना तक गिर जाता है।

अल्टरनेटर क्षति को रोकने के लिए मानक थर्मल-मैग्नेटिक ब्रेकर समय पर इस निम्न-स्तरीय, क्षयकारी दोष धारा का पता लगाने में विफल हो सकते हैं। जेनरेटर अनुप्रयोगों के लिए निम्न-स्तरीय कम समय की पिकअप सेटिंग्स और विशेष डिक्रीमेंट कर्व्स वाली इलेक्ट्रॉनिक ट्रिप इकाइयों की आवश्यकता होती है। ये सेटिंग्स जनरेटर पावर के तहत ब्रेकर ट्रिप को सटीक और तेजी से सुनिश्चित करती हैं, जिससे अल्टरनेटर वाइंडिंग को थर्मल विनाश से बचाया जाता है।

डीसी सिस्टम और ऊर्जा भंडारण के लिए एमसीसीबी चुनना

सौर फोटोवोल्टिक्स, बैटरी एनर्जी स्टोरेज सिस्टम (बीईएसएस) और ईवी चार्जिंग बुनियादी ढांचे के तेजी से विस्तार ने डीसी सर्किट सुरक्षा को सबसे आगे बढ़ा दिया है। प्रत्यावर्ती धारा को बाधित करने की तुलना में प्रत्यक्ष धारा को बाधित करना काफी कठिन है। क्योंकि डीसी वोल्टेज कभी भी शून्य को पार नहीं करता है, ब्रेकर संपर्क खुलने पर विद्युत चाप खुद को आक्रामक रूप से बनाए रखता है।

आप हाई-वोल्टेज डीसी एप्लिकेशन में मानक एसी ब्रेकर का उपयोग नहीं कर सकते। आपको विशेष डीसी-रेटेड मोल्डेड केस सर्किट ब्रेकर निर्दिष्ट करना होगा। इन उपकरणों में विशेष आर्क-बुझाने वाले शूट, स्प्लिटर्स में आर्क को उड़ाने के लिए स्थायी चुंबक और कई ध्रुवों पर विशिष्ट श्रृंखला-वायरिंग कॉन्फ़िगरेशन की सुविधा होती है। श्रृंखला में तारों के खंभे कुल वायु अंतराल और आर्क वोल्टेज क्षमता को बढ़ाते हैं, जिससे यह सुनिश्चित होता है कि डीसी आर्क को फैलाया जाए, ठंडा किया जाए और सुरक्षित रूप से बुझाया जाए।

डीसी सिस्टम और ऊर्जा भंडारण के लिए एमसीसीबी चुनना

फिक्स्ड बनाम प्लग-इन बनाम ड्रा-आउट एमसीसीबी

रखरखाव की जरूरतों के आधार पर एमसीसीबी के पास अलग-अलग माउंटिंग विकल्प होते हैं। फिक्स्ड ब्रेकर सीधे पैनल से जुड़े होते हैं और प्रतिस्थापन के लिए पूर्ण शटडाउन की आवश्यकता होती है। प्लग-इन ब्रेकर एक अलग कनेक्शन बेस के माध्यम से तेजी से इंस्टॉलेशन और हटाने की अनुमति देते हैं। ड्रा-आउट एमसीसीबी उच्चतम लचीलापन प्रदान करते हैं, जिससे तकनीशियनों को डाउनटाइम कम करते हुए रखरखाव के लिए ब्रेकर को सुरक्षित रूप से डिस्कनेक्ट करने और हटाने की अनुमति मिलती है। इनका उपयोग आमतौर पर डेटा केंद्रों, महत्वपूर्ण सुविधाओं और औद्योगिक प्रणालियों में किया जाता है।

यूएल 489 बनाम आईईसी 60947-2: एमसीसीबी मानकों की व्याख्या

एमसीसीबी मानक विभिन्न बाजारों में सुरक्षित और विश्वसनीय संचालन सुनिश्चित करते हैं। यूएल 489 का उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है और यह अधिभार संरक्षण, शॉर्ट-सर्किट प्रदर्शन और तापमान परीक्षण पर केंद्रित है। IEC 60947-2 का व्यापक रूप से यूरोप, एशिया और अन्य क्षेत्रों में ब्रेकिंग क्षमता और चयनात्मकता की आवश्यकताओं के साथ उपयोग किया जाता है। सही मानक स्थापना स्थान और अनुप्रयोग आवश्यकताओं पर निर्भर करता है।

एमसीसीबी सहायक उपकरण और अपग्रेड विकल्प

नियंत्रण और निगरानी में सुधार के लिए आधुनिक एमसीसीबी को विभिन्न सहायक उपकरणों से सुसज्जित किया जा सकता है। सामान्य विकल्पों में रिमोट शटडाउन के लिए शंट ट्रिप, लो-वोल्टेज सुरक्षा के लिए अंडरवोल्टेज रिलीज, स्थिति की निगरानी के लिए सहायक संपर्क और गलती संकेत के लिए अलार्म स्विच शामिल हैं। मॉड्यूलर एमसीसीबी डिज़ाइन भविष्य के उन्नयन की भी अनुमति देते हैं, जैसे पूरे ब्रेकर को बदले बिना उन्नत इलेक्ट्रॉनिक सुरक्षा प्रणालियों के साथ बुनियादी यात्रा इकाइयों को बदलना।

सामान्य एमसीसीबी चयन समस्याएं और समाधान

निष्कर्ष

1. अपनी सुविधा के लिए सटीक आईसीयू/आईसीएस आवश्यकताओं को स्थापित करने के लिए अपने इलेक्ट्रिकल इंजीनियर से नवीनतम शॉर्ट-सर्किट और समन्वय अध्ययन का अनुरोध करें।

2. फ़्रेम आकार का चयन करने से पहले उपलब्ध भौतिक स्थान, बसबार कॉन्फ़िगरेशन और परिवेश के तापमान की स्थिति को सत्यापित करने के लिए अपने मौजूदा पैनलबोर्ड का ऑडिट करें।

3. डाउनस्ट्रीम उपकरणों के साथ कालानुक्रमिक चयनात्मकता सुनिश्चित करने के लिए आपकी विशिष्ट लोड विशेषताओं के लिए आवश्यक सटीक ट्रिप यूनिट सेटिंग्स (एलएसआई/एलएसआईजी) निर्दिष्ट करें।

4. अपने खरीद आदेश को अंतिम रूप देने से पहले सहायक उपकरण अनुकूलता, जैसे शंट ट्रिप या सहायक संपर्क, की पुष्टि करने के लिए निर्माता तकनीकी दस्तावेज़ से परामर्श लें।

उपवास

प्रश्न: एमसीबी और मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) के बीच क्या अंतर है?

ए: मिनिएचर सर्किट ब्रेकर (एमसीबी) कम-वर्तमान अनुप्रयोगों को संभालते हैं, आमतौर पर 15kA के तहत इंटरप्टिंग क्षमता के साथ 100A तक रेटेड होते हैं। उनके पास निश्चित यात्रा सेटिंग हैं. एमसीसीबी बड़े होते हैं, 3000A तक निरंतर धाराओं को संभालते हैं, 200kA तक बड़े पैमाने पर व्यवधान क्षमता प्रदान करते हैं, और सटीक सिस्टम समन्वय के लिए समायोज्य थर्मल, चुंबकीय, या इलेक्ट्रॉनिक ट्रिप इकाइयों की सुविधा प्रदान करते हैं।

प्रश्न: एमसीसीबी पर 80% बनाम 100% रेटिंग का क्या मतलब है?

ए: मानक एनईसी नियमों के अनुसार ओवरहीटिंग को रोकने के लिए ब्रेकरों को तीन घंटे से अधिक समय तक चलने वाले भार के लिए अपनी निरंतर वर्तमान रेटिंग का केवल 80% ले जाने की आवश्यकता होती है। 100%-रेटेड एमसीसीबी को विशेष रूप से परीक्षण किया जाता है और इसकी पूरी नेमप्लेट को लगातार चालू रखने के लिए प्रमाणित किया जाता है। गर्मी अपव्यय को प्रबंधित करने के लिए विशिष्ट बाड़े के आकार और 90°C रेटेड वायरिंग की आवश्यकता होती है।

प्रश्न: आप एमसीसीबी के लिए आवश्यक इंटरप्टिंग रेटिंग कैसे निर्धारित करते हैं?

उत्तर: आपको शॉर्ट-सर्किट फॉल्ट करंट अध्ययन अवश्य करना चाहिए। यह इंजीनियरिंग विश्लेषण विद्युत ग्रिड और स्थानीय सिस्टम की पूर्ण अधिकतम फॉल्ट करंट की गणना करता है जो उस विशिष्ट बिंदु तक पहुंच सकता है जहां ब्रेकर स्थापित है। भयावह विफलता को रोकने के लिए ब्रेकर की व्यवधान रेटिंग इस गणना मूल्य से अधिक होनी चाहिए।

प्रश्न: सर्किट ब्रेकर में आईसीयू और आईसीएस के बीच क्या अंतर है?

ए: आईसीयू (अल्टीमेट शॉर्ट-सर्किट ब्रेकिंग कैपेसिटी) अधिकतम फॉल्ट करंट है जिसे एक ब्रेकर एक बार सुरक्षित रूप से बाधित कर सकता है, हालांकि बाद में इसे बदलने की आवश्यकता हो सकती है। आईसीएस (सर्विस शॉर्ट-सर्किट ब्रेकिंग कैपेसिटी) अधिकतम फॉल्ट करंट है जिसे ब्रेकर पूरी तरह से चालू रहते हुए बाधित कर सकता है और निरंतर सेवा के लिए रीसेट होने के लिए तैयार है।

प्रश्न: करंट-लिमिटिंग मोल्डेड केस सर्किट ब्रेकर क्या है?

ए: एक वर्तमान-सीमित ब्रेकर विद्युत चक्र के आधे से भी कम समय में उच्च-परिमाण वाले शॉर्ट सर्किट का पता लगाता है और साफ़ करता है। इस तेजी से कार्य करके, यह फॉल्ट करंट को उसके विनाशकारी चरम तक पहुंचने से रोकता है, लेट-थ्रू ऊर्जा को काफी कम करता है और संवेदनशील डाउनस्ट्रीम उपकरणों को थर्मल और यांत्रिक क्षति से बचाता है।

प्रश्न: इलेक्ट्रॉनिक ट्रिप इकाइयों में एलएसआईजी का क्या अर्थ है?

ए: एलएसआईजी इलेक्ट्रॉनिक ट्रिप यूनिट में समायोज्य सुरक्षा मापदंडों को परिभाषित करता है। इसका मतलब है लंबे समय (निरंतर ओवरलोड से बचाता है), शॉर्ट-टाइम (समन्वय के लिए समय की देरी के साथ निचले स्तर के दोषों से बचाता है), तात्कालिक (बड़े पैमाने पर शॉर्ट सर्किट पर तुरंत यात्राएं), और ग्राउंड फॉल्ट (जमीन पर खतरनाक रिसाव धाराओं का पता लगाता है)।
