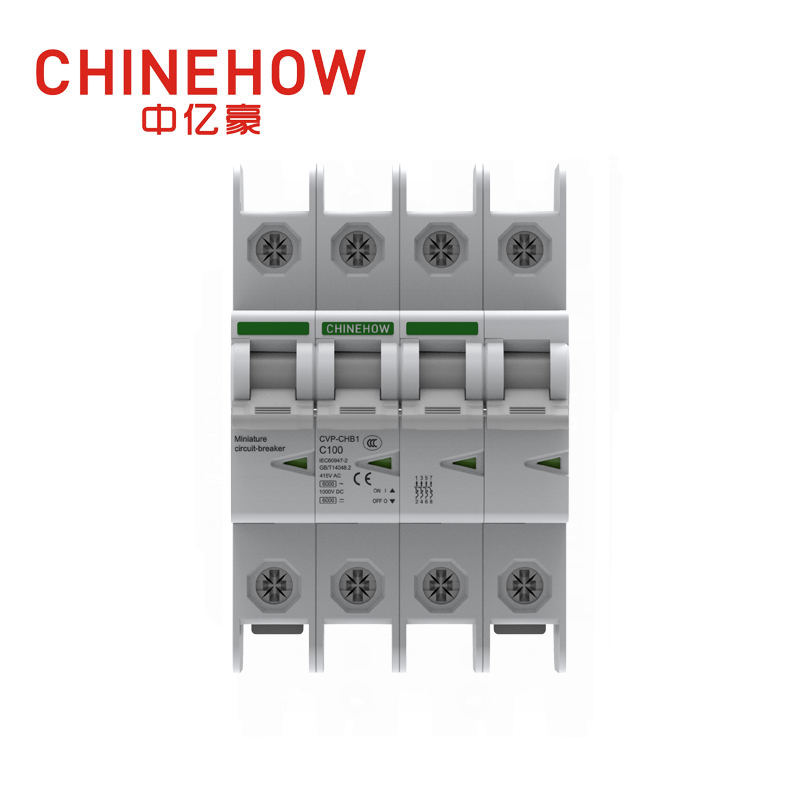

लघु सर्किट ब्रेकर कैसे चुनें: करंट, ध्रुव और ब्रेकिंग क्षमता

गलत सर्किट सुरक्षा विनिर्देश गंभीर परिचालन और सुरक्षा जोखिम वहन करता है। गलत ब्रेकर निर्दिष्ट करने से उपद्रव ट्रिपिंग, त्वरित उपकरण क्षरण और भयावह आग के खतरे होते हैं। इंजीनियरों को पर्यावरणीय बाधाओं, सुरक्षा मानकों और सुविधा वास्तुकला के खिलाफ विशिष्ट लोड आवश्यकताओं, जैसे प्रतिरोधी बनाम अत्यधिक आगमनात्मक प्रोफाइल को संतुलित करने में निरंतर चुनौती का सामना करना पड़ता है। एक बेमेल घटक पूरे विद्युत नेटवर्क से समझौता कर लेता है।

विश्वसनीय संचालन और दोष निवारण सुनिश्चित करने के लिए आपको कई तकनीकी मापदंडों का मूल्यांकन करना चाहिए। हम सही लघु सर्किट ब्रेकर के मूल्यांकन और निर्दिष्ट करने के लिए एक सख्त तकनीकी ढांचा पेश करेंगे । इसमें नाममात्र वर्तमान रेटिंग, विशिष्ट ट्रिपिंग विशेषताओं, अधिकतम ब्रेकिंग क्षमता और इंस्टॉलेशन वातावरण के आधार पर सटीक पोल कॉन्फ़िगरेशन का विश्लेषण करना शामिल है। हम व्यावहारिक भार गणना और पर्यावरणीय व्युत्पन्न पर ध्यान केंद्रित करने के लिए सैद्धांतिक मान्यताओं को दरकिनार करते हुए, इस ढांचे को वास्तविक दुनिया की क्षेत्रीय स्थितियों पर आधारित करते हैं।

चाबी छीनना

• ट्रिप वक्र अनुप्रयोग को निर्देशित करते हैं: टाइप बी, सी, या डी वक्रों के बीच चयन पूरी तरह से लोड के इनरश करंट प्रोफाइल (प्रतिरोधक बनाम अत्यधिक प्रेरक) पर निर्भर करता है।

• ब्रेकिंग क्षमता पर समझौता नहीं किया जा सकता है: भयावह विफलता को रोकने के लिए मिनिएचर सर्किट ब्रेकर की शॉर्ट-सर्किट क्षमता स्थापना के बिंदु पर अधिकतम संभावित फॉल्ट करंट से अधिक होनी चाहिए।

• पोल कॉन्फ़िगरेशन को नेटवर्क आर्किटेक्चर से मेल खाना चाहिए: 1P, 2P, 3P और 4P के बीच चयन अर्थिंग सिस्टम पर निर्भर करता है और तटस्थ अलगाव की आवश्यकता है या नहीं।

• पर्यावरणीय व्युत्पन्न प्रभाव रेटिंग: परिवेश तापमान, ऊंचाई और बाड़े के घनत्व को नाममात्र वर्तमान रेटिंग की पुनर्गणना की आवश्यकता होती है।

लघु सर्किट ब्रेकर क्या है और यह कैसे काम करता है?

सही एमसीबी चुनना क्यों महत्वपूर्ण है?

विद्युत नेटवर्क को सुरक्षित रूप से संचालित करने के लिए दोहरे सुरक्षा आदेश की आवश्यकता होती है। आपको केबलों और जुड़े उपकरणों को दो अलग-अलग दोष स्थितियों से बचाना चाहिए: निरंतर थर्मल ओवरलोड और तात्कालिक शॉर्ट सर्किट। थर्मल ओवरलोड तब होता है जब एक सर्किट एक विस्तारित अवधि के लिए अपनी रेटेड क्षमता से थोड़ा अधिक करंट खींचता है। यह धीरे-धीरे केबल इन्सुलेशन को ख़राब करता है, अंततः टूटने का कारण बनता है। शॉर्ट सर्किट प्रत्यक्ष चरण-से-तटस्थ या चरण-से-पृथ्वी दोष के कारण वर्तमान में एक तत्काल, भारी उछाल है। सही मिनिएचर सर्किट ब्रेकर दोनों परिदृश्यों को सहजता से संभालता है। थर्मल क्षति या विद्युत आग लगने से पहले यह दोष को अलग कर देता है। फ़ील्ड इंजीनियरों को पता है कि इस दोहरी भूमिका के लिए फ़्यूज़ पर निर्भर रहने से अक्सर असंगत सुरक्षा होती है और प्रतिस्थापन के दौरान डाउनटाइम बढ़ जाता है। एक यांत्रिक ब्रेकर रीसेट करने योग्य, कैलिब्रेटेड सुरक्षा प्रदान करता है।

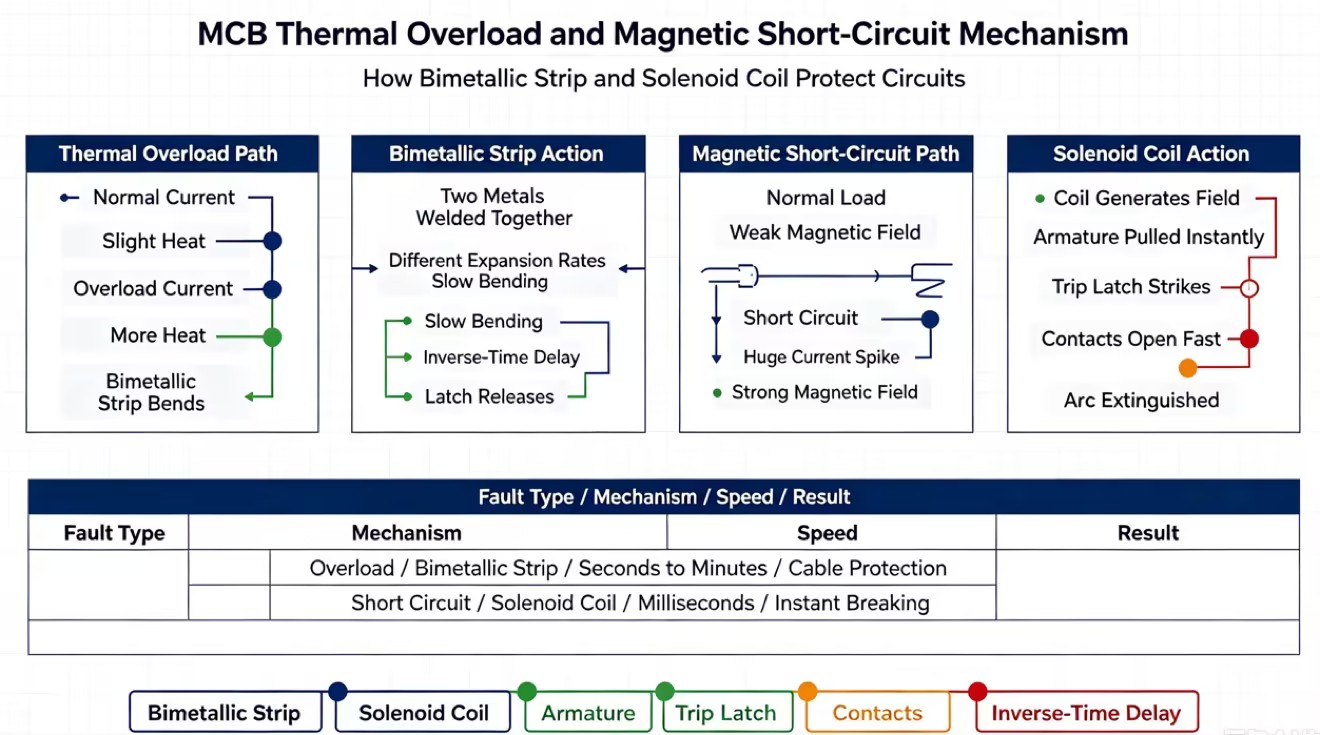

एमसीबी में थर्मल प्रोटेक्शन कैसे काम करता है

निम्न-स्तर, निरंतर ओवरलोड के विरुद्ध सुरक्षा ब्रेकर के अंदर एक द्विधातु पट्टी पर निर्भर करती है। इस पट्टी में दो अलग-अलग धातुओं को एक साथ वेल्ड किया गया है। प्रत्येक धातु में तापीय विस्तार का एक अलग गुणांक होता है। जैसे ही पट्टी के माध्यम से धारा प्रवाहित होती है, सामान्य परिचालन धाराएं न्यूनतम गर्मी उत्पन्न करती हैं। जब अधिभार होता है, तो अतिरिक्त धारा महत्वपूर्ण गर्मी उत्पन्न करती है। जैसे-जैसे धातुएं अलग-अलग दरों पर फैलती हैं, द्विधात्विक पट्टी झुक जाती है। यह झुकने की क्रिया जानबूझकर धीमी है। यह व्युत्क्रम-समय विलंब प्रदान करता है। मामूली अधिभार के कारण ब्रेकर को ट्रिप करने में कुछ मिनट लग सकते हैं। यह एक छोटा पंखा शुरू करने जैसे अस्थायी, हानिरहित उछाल की अनुमति देता है। एक बड़ा अधिभार पट्टी को तेजी से मोड़ता है, जिससे बिजली में कटौती करने के लिए कुंडी तंत्र सेकंडों में ट्रिप हो जाता है।

चुंबकीय सुरक्षा शॉर्ट सर्किट को कैसे संभालती है

शॉर्ट सर्किट के लिए तत्काल हस्तक्षेप की आवश्यकता होती है। डेड शॉर्ट की विस्फोटक ऊर्जा को रोकने के लिए द्विधात्विक पट्टी बहुत धीमी गति से प्रतिक्रिया करती है। इसके लिए, ब्रेकर एक सोलनॉइड कॉइल के चारों ओर केंद्रित चुंबकीय ट्रिपिंग तंत्र का उपयोग करता है। सामान्य लोड स्थितियों के तहत, कॉइल द्वारा उत्पन्न चुंबकीय क्षेत्र आंतरिक आर्मेचर को स्थानांतरित करने के लिए बहुत कमजोर है। जब शॉर्ट सर्किट होता है, तो करंट मिलीसेकंड में सैकड़ों या हजारों एम्पीयर तक बढ़ जाता है। यह विशाल धारा एक शक्तिशाली चुंबकीय क्षेत्र बनाती है। फ़ील्ड तुरंत आर्मेचर को खींचती है, जिससे ट्रिप कुंडी पर प्रहार होता है और संपर्क खुल जाते हैं। यह क्रिया एक सेकंड के एक अंश में दोष को समाप्त कर देती है। यह भयावह तार पिघलने और उपकरण विनाश को रोकता है।

सही एमसीबी करंट रेटिंग कैसे चुनें

अपने विद्युत भार की गणना कैसे करें

सामान्य ऑपरेटिंग करंट का निर्धारण विनिर्देशन में पहला गणितीय चरण है। आप इसकी गणना कुल कनेक्टेड लोड वाट क्षमता और सिस्टम वोल्टेज के आधार पर करते हैं। मानक एकल-चरण प्रतिरोधक भार के लिए, सूत्र सीधा है। करंट, वोल्टेज से विभाजित शक्ति के बराबर होता है। तीन-चरण प्रणालियों या आगमनात्मक भार के लिए, आप पावर फैक्टर और तीन के वर्गमूल को ध्यान में रखते हैं। सटीक लोड गणना बेसलाइन आकार संबंधी त्रुटियों को रोकती है। वास्तविक निरंतर लोड प्रोफ़ाइल स्थापित करने के लिए आप सर्किट पर एक साथ काम करने वाले सभी उपकरणों का हिसाब रखते हैं। वर्गाकार फ़ुटेज या ऐतिहासिक नियमों के आधार पर भार का अनुमान लगाने से छोटे आकार के ब्रेकर बनते हैं और लगातार ट्रिपिंग की समस्या उत्पन्न होती है।

आपको एमसीबी को फुल लोड पर क्यों नहीं चलाना चाहिए?

मानक इंजीनियरिंग अभ्यास यह निर्देश देता है कि निरंतर भार ब्रेकर की नाममात्र रेटिंग के 80% से अधिक नहीं होना चाहिए। निरंतर लोड को तीन घंटे या उससे अधिक समय तक अधिकतम करंट पर चलने वाले किसी भी लोड के रूप में परिभाषित किया गया है। यदि कोई सर्किट लगातार 16 एम्पियर खींचता है, तो आप 16A ब्रेकर स्थापित नहीं करते हैं। 100% क्षमता पर ब्रेकर चलाने से लगातार आंतरिक गर्मी उत्पन्न होती है। यह द्विधात्विक पट्टी को उसके ट्रिपिंग थ्रेशोल्ड के करीब धकेलता है। यह परिवेश के मामूली तापमान में उतार-चढ़ाव के दौरान उपद्रव यात्राओं का कारण बनता है। 80% नियम लागू करने से तापीय स्थिरता सुनिश्चित होती है। 16A निरंतर लोड के लिए, आप न्यूनतम ब्रेकर आकार खोजने के लिए 0.8 से विभाजित करते हैं, जो 20A है।

आपको एमसीबी को फुल लोड पर क्यों नहीं चलाना चाहिए?

निर्माता इन उपकरणों का उत्पादन मानकीकृत वर्तमान रेटिंग में करते हैं। आप कस्टम 17.5ए ब्रेकर का ऑर्डर नहीं दे सकते। सामान्य मानक रेटिंग में 6ए, 10ए, 16ए, 20ए, 32ए, 40ए, 50ए और 63ए शामिल हैं। उच्च क्षमता वाले मॉडल 80A, 100A और 125A तक स्केल करते हैं। एक बार जब आप अपने आवश्यक वर्तमान की गणना करते हैं और 80% नियम लागू करते हैं, तो आप अगले उच्चतम मानक आकार का चयन करते हैं। यदि आपकी गणना 27A आवश्यकता निर्धारित करती है, तो आप 32A लघु सर्किट ब्रेकर निर्दिष्ट करते हैं । गणना किए गए लोड के बहुत करीब रेटिंग का चयन करने से अवांछित ट्रिपिंग का खतरा होता है। बहुत अधिक ऊंचाई वाले केबल का चयन करने से डाउनस्ट्रीम केबलों की थर्मल सुरक्षा खतरे में पड़ जाती है।

तापमान और स्थापना की स्थितियाँ एमसीबी रेटिंग को कैसे प्रभावित करती हैं

ब्रेकर पर मुद्रित नाममात्र रेटिंग एक विशिष्ट परिवेश तापमान, आमतौर पर 30 डिग्री सेल्सियस मानती है। संस्थापन परिवेश अक्सर इस आधार रेखा से भटक जाते हैं। यह सुनिश्चित करने के लिए गणितीय व्युत्पन्न की आवश्यकता है कि ब्रेकर क्षेत्र की स्थितियों के तहत अपेक्षित प्रदर्शन करता है।

सही एमसीबी ट्रिप कर्व कैसे चुनें

टाइप बी एमसीबी: कम इनरश करंट लोड के लिए

टाइप बी वक्र पूरी तरह से प्रतिरोधक भार या बहुत कम दबाव धाराओं वाले सर्किट के लिए डिज़ाइन किए गए हैं। चुंबकीय ट्रिप तंत्र तब सक्रिय हो जाता है जब करंट रेटेड करंट के 3 से 5 गुना के बीच पहुंच जाता है। आप आवासीय प्रकाश व्यवस्था, मानक प्रतिरोधक स्पेस हीटर और लंबे केबल रन के लिए टाइप बी निर्दिष्ट करते हैं। लंबे केबल रन में, उच्च केबल प्रतिबाधा के कारण दोष धाराएं अपेक्षाकृत कम हो सकती हैं। मोटर लोड पर टाइप बी ब्रेकर का उपयोग करने से मोटर शुरू होते ही तत्काल ट्रिपिंग की गारंटी मिलती है।

टाइप सी एमसीबी: अधिकांश अनुप्रयोगों के लिए सामान्य विकल्प

टाइप सी वक्र मध्यम आगमनात्मक भार वाले अधिकांश वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए मानक विकल्प के रूप में कार्य करता है। यह रेटेड धारा के 5 से 10 गुना पर तुरंत यात्रा करता है। यह देरी छोटी मोटरों, फ्लोरोसेंट लाइटिंग गिट्टी और मानक नियंत्रण सर्किट को बिजली को बाधित किए बिना उनके आवश्यक स्टार्टअप करंट को खींचने की अनुमति देती है। यदि आप किसी औद्योगिक सुविधा में मानक बिजली आउटलेट की सुरक्षा कर रहे हैं जहां उपयोगकर्ता बिजली उपकरण या छोटे कंप्रेसर प्लग कर सकते हैं, तो टाइप सी आक्रमण सहनशीलता और तेजी से गलती निकासी के बीच आवश्यक संतुलन प्रदान करता है।

टाइप डी एमसीबी: हाई स्टार्टिंग करंट उपकरण के लिए

अत्यधिक आगमनात्मक भार के लिए टाइप डी वक्र की आवश्यकता होती है। ये भार बड़े पैमाने पर प्रवाहित धाराएँ उत्पन्न करते हैं जो कई चक्रों तक चल सकती हैं। मैग्नेटिक ट्रिप को तभी सक्रिय करने के लिए कैलिब्रेट किया जाता है जब करंट नाममात्र रेटिंग के 10 से 20 गुना के बीच बढ़ जाता है। आप भारी इलेक्ट्रिक मोटर, बड़े ट्रांसफार्मर, औद्योगिक वेल्डिंग उपकरण और एक्स-रे मशीनों के लिए टाइप डी निर्दिष्ट करते हैं। जबकि टाइप डी आक्रामक स्टार्टअप के दौरान उपद्रव ट्रिपिंग को रोकता है, इसके लिए सर्किट के अर्थ फॉल्ट लूप प्रतिबाधा के सावधानीपूर्वक सत्यापन की आवश्यकता होती है। आपको यह सुनिश्चित करना होगा कि वास्तविक शॉर्ट सर्किट के दौरान भी ब्रेकर काफी तेजी से ट्रिप करेगा।

संवेदनशील उपकरणों के लिए विशेष एमसीबी वक्र

कुछ औद्योगिक अनुप्रयोगों के लिए मानक बी, सी और डी प्रोफाइल से परे अत्यधिक विशिष्ट ट्रिपिंग विशेषताओं की आवश्यकता होती है। आपको इन वक्रों का मिलान कनेक्टेड उपकरणों की सटीक सहनशीलता से करना होगा।

• टाइप Z (2-3x इंच) और टाइप A: ये वक्र अति-संवेदनशील होते हैं। वे रेटेड धारा से 2 से 3 गुना अधिक गति से यात्रा करते हैं। आप उनका उपयोग अत्यधिक संवेदनशील अर्धचालक उपकरणों, प्रोग्रामयोग्य तर्क नियंत्रकों और नाजुक इलेक्ट्रॉनिक मापने वाले सर्किटों की सुरक्षा के लिए करते हैं। यहां तक ​​कि एक मामूली, संक्षिप्त ओवरकरंट भी इन सिलिकॉन घटकों को नष्ट कर सकता है।

• टाइप K (8-12x इंच): टाइप K कर्व को विशेष मोटर और ट्रांसफार्मर सुरक्षा के लिए अनुकूलित किया गया है। यह टाइप डी की तुलना में थोड़ी सख्त सहनशीलता प्रदान करता है। यह महत्वपूर्ण चुंबकीय प्रवाह धाराओं की अनुमति देते हुए मोटर वाइंडिंग के लिए आक्रामक सुरक्षा प्रदान करता है।

सही एमसीबी ब्रेकिंग क्षमता कैसे चुनें

एमसीबी ब्रेकिंग क्षमता का क्या मतलब है?

ब्रेकिंग क्षमता पूर्ण अधिकतम फॉल्ट करंट का प्रतिनिधित्व करती है जिसे ब्रेकर बिना किसी भौतिक क्षति, उसके संपर्कों को वेल्डिंग किए, या फॉल्ट को दूर करने में विफल हुए बिना सुरक्षित रूप से बाधित कर सकता है। इसे किलोएम्प्स (kA) में मापा जाता है। जब शॉर्ट सर्किट होता है, तो करंट सामान्य लोड प्रतिरोध को बायपास कर देता है और बड़े पैमाने पर बढ़ जाता है। आवासीय अनुप्रयोगों के लिए आमतौर पर 6kA ब्रेकिंग क्षमता की आवश्यकता होती है। बड़े ट्रांसफार्मर और मोटे आपूर्ति केबल वाले औद्योगिक वातावरण को नियमित रूप से 10kA, 15kA या यहां तक ​​कि 25kA क्षमता की आवश्यकता होती है। सही ब्रेकिंग क्षमता निर्दिष्ट करना एक सख्त सुरक्षा आदेश है।

आईसीएन बनाम आईसीयू: शॉर्ट-सर्किट रेटिंग को समझना

औद्योगिक विशिष्टता के लिए परीक्षण मानकों के बीच अंतर को समझना महत्वपूर्ण है। आईसीएस या आईसीएन अधिकतम धारा को इंगित करता है जिसे ब्रेकर सुरक्षित रूप से बाधित कर सकता है और निरंतर उपयोग के लिए पूरी तरह से संचालन योग्य बना रह सकता है। आईसीयू पूर्ण अधिकतम फॉल्ट करंट को परिभाषित करता है जिसे डिवाइस एक बार सुरक्षित रूप से बाधित कर सकता है। यदि कोई ब्रेकर अपनी आईसीयू रेटिंग में किसी खराबी को दूर कर लेता है, तो उसने आग लगने से सफलतापूर्वक बचा लिया है। हालाँकि, आंतरिक संपर्क और आर्क शूट संभवतः नष्ट हो गए हैं। इसके लिए यूनिट को तत्काल बदलने की आवश्यकता है। आप सिस्टम डिज़ाइन करते हैं ताकि अपेक्षित दोष आईसीएस रेटिंग के अंतर्गत आएं।

आवश्यक शॉर्ट-सर्किट क्षमता की गणना कैसे करें

आप आवश्यक ब्रेकिंग क्षमता का अनुमान नहीं लगा सकते। आप स्थापना के विशिष्ट बिंदु पर संभावित शॉर्ट-सर्किट करंट (पीएससीसी) की गणना करते हैं। पीएससीसी अधिकतम संभावित धारा है जो ब्रेकर के आउटपुट टर्मिनलों पर एक डेड शॉर्ट होने पर प्रवाहित होगी। यह गणना अपस्ट्रीम आपूर्ति ट्रांसफार्मर के आकार और ट्रांसफार्मर से वितरण बोर्ड तक चलने वाले केबलों की कुल प्रतिबाधा पर निर्भर करती है। बड़े ट्रांसफार्मर और छोटे, मोटे केबलों के परिणामस्वरूप बहुत अधिक पीएससीसी होता है। चयनित मिनिएचर सर्किट ब्रेकर की केए रेटिंग परिकलित पीएससीसी से बिल्कुल अधिक होनी चाहिए।

क्यों एक छोटी एमसीबी खतरनाक हो सकती है?

10kA PSCC वाले स्थान पर 6kA क्षमता वाला ब्रेकर स्थापित करना शॉर्ट सर्किट के दौरान भयावह विफलता की गारंटी देता है। संपर्क खुलने पर आंतरिक आर्क शूट उत्पन्न विद्युत आर्क को बुझाने में विफल हो जाएंगे। तीव्र गर्मी संपर्कों को एक साथ जोड़ देगी। इससे विशाल फॉल्ट करंट नीचे की ओर प्रवाहित होता रहता है। इससे तत्काल केबल इन्सुलेशन में आग लग जाती है, संभावित आर्क फ्लैश विस्फोट होता है, और प्लास्टिक के बाड़े का भौतिक टूटना होता है। ब्रेकिंग क्षमता को कम करना विद्युत सुरक्षा कोड का गंभीर उल्लंघन है।

सही एमसीबी पोल नंबर कैसे चुनें

1पी और 1पी+एन एमसीबी अनुप्रयोग

सिंगल-पोल ब्रेकर बुनियादी 230V सिंगल-फ़ेज़ सर्किट के लिए मानक विकल्प हैं। वे केवल लाइव चरण कंडक्टर को स्विच करते हैं। न्यूट्रल टर्मिनल बार पर मजबूती से जुड़ा रहता है। सिंगल-पोल + न्यूट्रल डिवाइस समान भौतिक स्थान या थोड़ा अधिक घेरते हैं, लेकिन वे चरण और न्यूट्रल दोनों को स्विच करते हैं। एसपीएन डिवाइस में, केवल चरण कंडक्टर में थर्मल-चुंबकीय सुरक्षा होती है। न्यूट्रल पोल महज एक आइसोलेशन स्विच है जो एक साथ खुलता है। आप एसपीएन का उपयोग तब करते हैं जब स्थानीय नियमों के अनुसार रखरखाव के लिए सर्किट को पूर्ण रूप से अलग करने की आवश्यकता होती है।

2 पोल एमसीबी अनुप्रयोग

डबल-पोल ब्रेकर चरण और तटस्थ दोनों को स्विच करते हैं। दोनों ध्रुवों में थर्मल और चुंबकीय सुरक्षा तंत्र होते हैं। आप एकल-चरण प्रणालियों में 2पी ब्रेकर निर्दिष्ट करते हैं जहां तटस्थ दोष का उच्च जोखिम होता है। इनका उपयोग विशिष्ट आईटी अर्थिंग प्रणालियों में भी किया जाता है जहां न्यूट्रल को पृथ्वी से संदर्भित नहीं किया जाता है। यदि किसी खराबी के कारण न्यूट्रल खतरनाक वोल्टेज पर सक्रिय हो जाता है, तो 2P ब्रेकर यह सुनिश्चित करता है कि खराबी का पता चल जाए और दोनों कंडक्टर आपूर्ति से सुरक्षित रूप से डिस्कनेक्ट हो जाएं।

3 पोल एमसीबी अनुप्रयोग

तीन-पोल कॉन्फ़िगरेशन का उपयोग विशेष रूप से मानक 400V तीन-चरण लोड के लिए किया जाता है जिसके लिए वितरित तटस्थ की आवश्यकता नहीं होती है। सबसे आम अनुप्रयोग तीन चरण वाली औद्योगिक मोटरें हैं। ब्रेकर सभी तीन चरण कंडक्टरों की एक साथ निगरानी करता है। यदि किसी एक चरण पर ओवरलोड या शॉर्ट सर्किट होता है, तो आंतरिक यांत्रिक लिंकेज सुनिश्चित करता है कि सभी तीन ध्रुव एक साथ ट्रिप करें। यह एक साथ ट्रिपिंग मोटर को सिंगल-फ़ेज़िंग से रोकती है। एकल-चरण तेजी से गर्म हो जाता है और मोटर वाइंडिंग को नष्ट कर देता है।

4 पोल एमसीबी अनुप्रयोग

चार-पोल और तीन-पोल + तटस्थ ब्रेकर तीन-चरण प्रणालियों को संभालते हैं जिनमें एक तटस्थ कंडक्टर शामिल होता है। टीपीएन उपकरण अलगाव के लिए एक स्विचिंग, गैर-संरक्षित तटस्थ ध्रुव प्रदान करते हुए तीन चरणों की रक्षा करते हैं। ट्रू 4पी ब्रेकर सभी चार ध्रुवों पर थर्मल-चुंबकीय सुरक्षा प्रदान करते हैं। आप तीन-चरण असंतुलित भार के लिए 4पी ब्रेकर निर्दिष्ट करते हैं जहां महत्वपूर्ण हार्मोनिक धाराएं तटस्थ कंडक्टर को अधिभारित कर सकती हैं। इनका उपयोग ऐसे वातावरण में भी किया जाता है जहां सख्त अलगाव नियम किसी खराबी के दौरान सभी लाइव कंडक्टरों को पूरी तरह से डिस्कनेक्ट करने की मांग करते हैं।

एसी और डीसी सिस्टम के लिए एमसीबी वोल्टेज रेटिंग का चयन कैसे करें

सही कार्यशील वोल्टेज का चयन करना

ब्रेकर का रेटेड कार्यशील वोल्टेज लाइन के अधिकतम ऑपरेटिंग वोल्टेज से सख्ती से अधिक या उसके बराबर होना चाहिए। 400V सर्किट पर 230V के लिए रेटेड डिवाइस स्थापित करने से आंतरिक इन्सुलेशन और आर्क बुझाने की क्षमताओं से समझौता होता है। किसी खराबी के दौरान, उच्च वोल्टेज के कारण विद्युत चाप खुले संपर्कों पर उछल सकता है। इससे शॉर्ट सर्किट की संभावना बनी रहती है। आप सिस्टम वोल्टेज को सत्यापित करते हैं और सुनिश्चित करते हैं कि चुना गया घटक उस विशिष्ट वोल्टेज वर्ग के लिए प्रमाणित है।

एसी और डीसी एमसीबी को एक दूसरे के स्थान पर उपयोग क्यों नहीं किया जा सकता?

किसी खराबी के दौरान प्रत्यावर्ती धारा और प्रत्यक्ष धारा पूरी तरह से अलग-अलग व्यवहार करती हैं। एसी वोल्टेज स्वाभाविक रूप से एक सेकंड में 50 या 60 बार शून्य वोल्ट को पार करता है। एसी ब्रेकर संपर्क खुलने पर खींचे गए विद्युत चाप को बुझाने में मदद करने के लिए इस शून्य-क्रॉसिंग बिंदु पर भरोसा करते हैं। डीसी वोल्टेज कभी भी शून्य से ऊपर नहीं जाता। यह ऊर्जा की निरंतर, निरंतर आपूर्ति प्रदान करता है। यदि आप डीसी सर्किट पर एक मानक एसी ब्रेकर का उपयोग करते हैं, जैसे कि सौर पीवी सरणी या बैटरी भंडारण प्रणाली, तो आंतरिक आर्क शूट डीसी आर्क को तोड़ने में विफल हो जाएंगे। चाप टिकेगा, संपर्कों को पिघलाएगा और आग का कारण बनेगा। आप डीसी चाप को शमन कक्ष में धकेलने के लिए विशेष चुंबकीय ब्लोआउट से सुसज्जित समर्पित डीसी-रेटेड ब्रेकर निर्दिष्ट करते हैं।

निष्कर्ष

• ब्रेकिंग क्षमता का चयन करने से पहले ट्रांसफार्मर केवीए और केबल प्रतिबाधा डेटा का उपयोग करके वितरण बोर्ड पर सटीक संभावित शॉर्ट-सर्किट करंट (पीएससीसी) की गणना करें।

• यह सत्यापित करने के लिए सुविधा के सिंगल-लाइन आरेख का ऑडिट करें कि चयनित यात्रा वक्र पूर्ण चयनात्मकता सुनिश्चित करने के लिए अपस्ट्रीम सुरक्षा उपकरणों के साथ ठीक से समन्वयित हैं।

• परिवेश के तापमान, ऊंचाई और आसन्न बढ़ते घनत्व के लिए सही व्युत्पन्न कारकों को लागू करने के लिए निर्माता की तकनीकी डेटा शीट की समीक्षा करें।

• सत्यापित करें कि चयनित ब्रेकर की भौतिक टर्मिनल क्षमता आपके वायरिंग शेड्यूल में निर्दिष्ट आवश्यक केबल क्रॉस-सेक्शन से मेल खाती है।

उपवास

प्रश्न: एमसीबी और एमसीसीबी के बीच क्या अंतर है?

ए: प्राथमिक अंतर वर्तमान क्षमता और समायोजन क्षमता में निहित है। लघु सर्किट ब्रेकर आमतौर पर 125A तक की धाराओं को संभालते हैं और उनकी ट्रिप सेटिंग्स निश्चित होती हैं। मोल्डेड केस सर्किट ब्रेकर 2500A तक का बहुत बड़ा भार संभालते हैं। वे आम तौर पर समायोज्य थर्मल और चुंबकीय यात्रा सेटिंग्स की सुविधा देते हैं, जिससे इंजीनियरों को जटिल औद्योगिक नेटवर्क के लिए सुरक्षा को ठीक करने की अनुमति मिलती है।

प्रश्न: मैं टाइप सी और टाइप डी मिनिएचर सर्किट ब्रेकर के बीच कैसे चयन करूं?

ए: आपकी पसंद पूरी तरह से विशिष्ट भार के शुरुआती वर्तमान परिमाण पर निर्भर करती है। छोटी मोटरों और फ्लोरोसेंट लाइटिंग जैसे मानक आगमनात्मक भार के लिए टाइप सी का उपयोग करें, जो स्टार्टअप पर अपने रेटेड करंट का 5 से 10 गुना अधिक खींचता है। ट्रांसफॉर्मर और बड़े औद्योगिक मोटरों जैसे भारी आगमनात्मक भार के लिए टाइप डी का उपयोग करें जो उनके रेटेड वर्तमान से 10 से 20 गुना अधिक खींचते हैं।

प्रश्न: यदि एमसीबी की ब्रेकिंग क्षमता बहुत कम हो तो क्या होगा?

ए: यदि संभावित शॉर्ट-सर्किट करंट ब्रेकर की ब्रेकिंग क्षमता से अधिक है, तो आंतरिक आर्क शूट विद्युत आर्क को बुझा नहीं सकते हैं। तीव्र गर्मी बंद आंतरिक संपर्कों को वेल्ड कर देगी, जिससे बड़े पैमाने पर फॉल्ट धाराएं बहती रहेंगी। इससे तत्काल केबल में आग लग जाती है, बाड़ा टूट जाता है, और विद्युत प्रणाली की भयावह विफलता हो जाती है।

प्रश्न: क्या मैं उपद्रव ट्रिपिंग को रोकने के लिए आवश्यकता से अधिक एम्पीयर लघु सर्किट ब्रेकर का उपयोग कर सकता हूँ?

उत्तर: नहीं, ब्रेकर का आकार बड़ा होने से गंभीर सुरक्षा जोखिम पैदा होता है। ब्रेकर का आकार डाउनस्ट्रीम केबल की सुरक्षा के लिए है। यदि आप 20A के लिए रेटेड केबल पर 40A ब्रेकर स्थापित करते हैं, तो निरंतर 35A ओवरलोड केबल इन्सुलेशन को पिघला देगा और बड़े ब्रेकर में खराबी का पता चलने और ट्रिप होने से बहुत पहले ही आग लग जाएगी।

प्रश्न: औद्योगिक लघु सर्किट ब्रेकरों के लिए मानक तोड़ने की क्षमता क्या है?

उत्तर: औद्योगिक वातावरण को आमतौर पर IEC 60947-2 मानक के तहत 10kA और 25kA के बीच ब्रेकिंग क्षमता की आवश्यकता होती है। यह आवासीय अनुप्रयोगों के लिए 6kA क्षमता मानक से काफी अधिक है। औद्योगिक सुविधाओं में बड़े आपूर्ति ट्रांसफार्मर और कम केबल प्रतिबाधाएं होती हैं, जो बहुत अधिक संभावित दोष धाराएं उत्पन्न करती हैं।

प्रश्न: क्या लघु सर्किट ब्रेकर पृथ्वी दोष या बिजली के झटके से बचाते हैं?

उत्तर: नहीं। वे केवल लाइव कंडक्टरों के बीच ओवरकरंट और शॉर्ट सर्किट से रक्षा करते हैं। वे पृथ्वी पर छोटी रिसाव धाराओं का पता नहीं लगाते हैं। कर्मियों को बिजली के झटके से बचाने और पृथ्वी दोषों का पता लगाने के लिए, आपको अवशिष्ट वर्तमान उपकरण (आरसीडी) स्थापित करना होगा या ओवरकरंट (आरसीबीओ) के साथ अवशिष्ट वर्तमान ब्रेकर का उपयोग करना होगा।

प्रश्न: क्या मैं डीसी सर्किट में एसी मिनिएचर सर्किट ब्रेकर का उपयोग कर सकता हूं?

उत्तर: नहीं, एसी वोल्टेज स्वाभाविक रूप से एक सेकंड में कई बार शून्य वोल्ट को पार करता है, जो ब्रेकर खुलने पर आर्क को बुझाने में मदद करता है। डीसी करंट में कोई शून्य-क्रॉसिंग बिंदु नहीं होता है, जिससे चाप को तोड़ना बहुत कठिन हो जाता है। मानक एसी ब्रेकर डीसी आर्क को बुझाने में विफल रहेंगे, जिसके परिणामस्वरूप संपर्क वेल्डिंग और गंभीर आग का खतरा होगा।
